B30102シリーズ

BIXYステージSTDシステム (OL)シリーズ

オープンループ制御でありながら、他社リニアスケール付電動ステージと同等の位置再現性を実現し、OLYMPUS社製倒立顕微鏡・実体顕微鏡・マクロ蛍光顕微鏡等の各種顕微鏡に対応する拡張性豊かな低価格電動XYステージシステム

製品写真

製品紹介

BIXYステージSTDシステム (OL)は、顕微鏡用電動XYステージシステムです。
電動XYステージとともに、コントローラ、ジョイスティック、パラメータ設定キーパッド、ケーブル類などが顕微鏡機種に最適化されており、2種類のホルダが標準で付属しておりますので、ご購入後すぐに顕微鏡に設置してご利用できるようになりました。
コントローラのディップスイッチ、キーパッド内のパラメータを変更することで、簡単に調整が可能ですので、特別なプログラミングスキルは必要ありません。
また対応しておりますソフトウェアもございますので、これまでのユーザー様にも安心してお使いいただけます。

システム化可能他社製品

顕微鏡:OLYMPUS製 に対応。詳細は下記に記載。
画像ソフト:三谷商事製WinRoof、LuminaVision
     モレキュラーデバイス製Metaシリーズ
     ローパー製ImageProPlus
インキュベータ:LCI製Kホルダ対応シリーズ
     東海ヒット製Kホルダ対応シリーズ
サーモプレート:東海ヒット製Kホルダ対応シリーズ
PiezoZステージ:Ludl製Kホルダ対応シリーズ
(アルファベット順)

主な特長

■顕微鏡のXYステージを電動化することが可能
■付属のコントローラと操作部で、マニュアル動作が可能なジョグ移動、設定した一定量を動かすことが可能なステップ移動、
 設定した任意の座標へ次々と移動可能なティーチング動作、などが可能
■ステージがどのくらい移動したか、表示単位を設定して、作業者が把握することが可能
■K規格ホルダに標準で対応
■アダプタを選択することで、各種の顕微鏡に取付け可能

B30102 BIXYステージSTDシステム (OL)のバリエーション

製品包装製品番号価格と納期

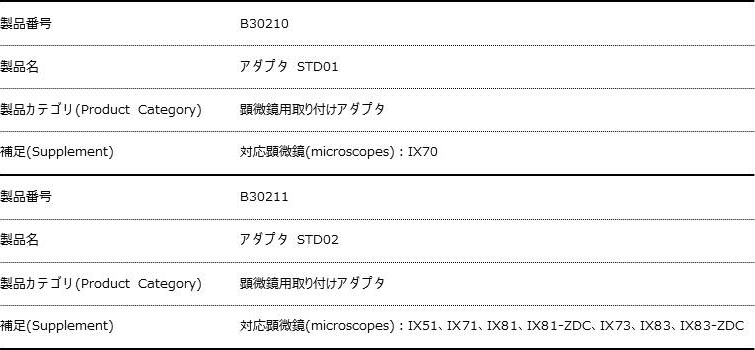

BIXYステージSTDシステム (OL)A1B30210:アダプタ STD01を含む1式B30102A1御見積りはこちら
BIXYステージSTDシステム (OL)A2B30211:アダプタ STD02を含む1式B30102A2御見積りはこちら

※名称、型式調整のため、表記を変更する場合がございます故、ご了承くださいませ。
※顕微鏡機種によりアダプタが異なります。御注文時に製品番号と顕微鏡機種をご案内下さい。
※φ20穴YKホルダの有無でもシステム価格は変更ありません。
※別途添付以外のソフトウェアに対応いただいた実績をお持ちの方は是非ご連絡ください。随時掲載させていただきます。
*1省略JIS規格表記

関連製品

製品製品番号製品説明
BIXYステージSTDシステム (LC)LEICA顕微鏡対応B30104シリーズ製品ページ
BIXYステージSTDシステム (NK)NIKON顕微鏡対応B30117シリーズ製品ページ
BIXYステージFFPシステム (OL)OLYMPUS顕微鏡対応フルフラットタイプB30109シリーズ製品ページ

一般仕様

  • 製品番号
    B30102
  • 製品名
    BIXYステージSTDシステム (OL)
  • 製品カテゴリ
    電動XYステージシステム(Motorized XY Stage Systems)
  • システム化可能他社製品
    顕微鏡:OLYMPUS製 IX70、IX51、IX71、IX81、IX81-ZDC、IX73、IX83、
         IX83-ZDC
    画像ソフト:三谷商事製WinRoof、LuminaVision
         モレキュラーデバイス製Metaシリーズ
         ローパー製ImageProPlus
    インキュベータ:LCI製Kホルダ対応シリーズ
         東海ヒット製Kホルダ対応シリーズ
    サーモプレート:東海ヒット製Kホルダ対応シリーズ
    PiezoZステージ:Ludl製Kホルダ対応シリーズ
    (アルファベット順)
  • 補足
    材質(Materials):B30203:アルミ合金
    使用環境(Use Environment):10~40 ℃/ 20~80 %(非結露)
    電源(Input Power Requirements):B30205:AC90~240V 50/60Hz
    消費電力(Electrical Power Consumption):57VA
    適応容器(Supported Devices):ウェルプレート、φ35mmディッシュ、
         シングルタイプスライドガラス
    重量(Weight):8.6 kg
    移動方向(Direction of travel):B30203:X(A)Y(B)軸2方向
    動作範囲(Travel Range):B30203:X軸±55mm、Y軸±37.5mm
    分解能Minimum Step Size(Resolution):B30203:
         Full step (1/1):2μm(メカ)、
         Half Step (1/2):1μm(BMC-M752使用時)
    繰り返し精度(Repeatability):B30203:2μm*1
    送りねじリードピッチ(Leadscrew Pitch):B30203:1mm
    モータタイプ(Motor Tyoe):B30203:5相ステッピングモータ(0.75A/相)
         Full step (1/1):0.72 degree stepper(メカ)、
         Half Step (1/2):0.36 degree stepper(BMC-M752使用時)
    制御方法(Control Method):B30205:オープンループ制御
    加減速時間(Maximum Acceleration Time):B30205:1~1,000 ms
    最高速度(Maximum Velocity):
         Full step (1/1):30mm/s (15,000pps),
         Half Step (1/2):30mm/s (30,000pps)
    制御軸数(Number of Controlled Axes):B30205:2軸(標準ステップドライバ)
    通信インターフェース(Communication Interface ):B30205:RS-232C

構成部品

  • 製品番号
    B30203
  • 製品名
    BIXYステージSTD (OL)
  • 製品カテゴリ(Product Category)
    電動XYステージ
  • 補足(Supplement)
    重量(Weight):3.8 kg
  • 製品番号
    B30205
  • 製品名
    BMC-M752
  • 製品カテゴリ(Product Category)
    ドライバコントローラ
  • 補足(Supplement)
    外形寸法(Dimensions):W165 x D260 x H80mm(突起部含まず)
    重量(Weight):3.3 kg
    入出力(Input/Output):汎用入力4 点、汎用出力4 点、プログラムCH 選択入力
         4 点、駆動パルス入力、移動開始入力、プログラム開始入力、駆動パルス
         出力、移動/ 停止出力、任意ステップパルス出力(外部入出力を使用する
         には別売製品が必要)
    制御機能(Functions):キーパッド:B30208(BMC-KP2)による手動操作
         ([JOG送り]モードと[STEP送り]モード)、ジョイスティック:B30207
         (BMC-JS2)による手動移動([JOG送り]モードと[STEP送り]モード)、
         通信(RS-232C)によるリモート制御
  • 製品番号
    B30207
  • 製品名
    BMC-JS2
  • 製品カテゴリ(Product Category)
    ジョイスティック
  • 補足(Supplement)
    外形寸法(Dimensions):W110 x D170 x H45mm(突起部含まず)
    重量(Weight):0.9 kg
    制御機能(Functions):スティックを傾けた角度に応じて[JOG送り]モード速度可変、
         [STEP送り]モード、1パルス送り、[JOG送り]モードと[STEP送り]モード
         切替え、[速度]モード選択
  • 製品番号
    B30208
  • 製品名
    BMC-KP2
  • 製品カテゴリ(Product Category)
    キーパッド
  • 補足(Supplement)
    外形寸法(Dimensions):W85 x D135 x H25mm(突起部含まず)
    重量(Weight):0.6 kg
    制御機能(Functions):[JOG送り]モード・[STEP送り]モード・アブソリュート移動、
         1パルス送り、原点復帰、表示単位切替え、通信テスト、[速度]モード選択
  • 製品番号
    B30209
  • 製品名
    BMC-STM3
  • 製品カテゴリ(Product Category)
    ケーブル(0.75A/相用)
  • 補足(Supplement)
    外形寸法(Dimensions):3m
  • 製品番号
    B30306
  • 製品名
    φ20穴YKホルダ
  • 製品カテゴリ(Product Category)
    インサートホルダ YKタイプ φ20mm穴付きプレート
  • 製品番号
    B30307
  • 製品名
    ウェルプレートKホルダ
  • 製品カテゴリ(Product Category)
    インサートホルダ Kライプ ウェルプレート
