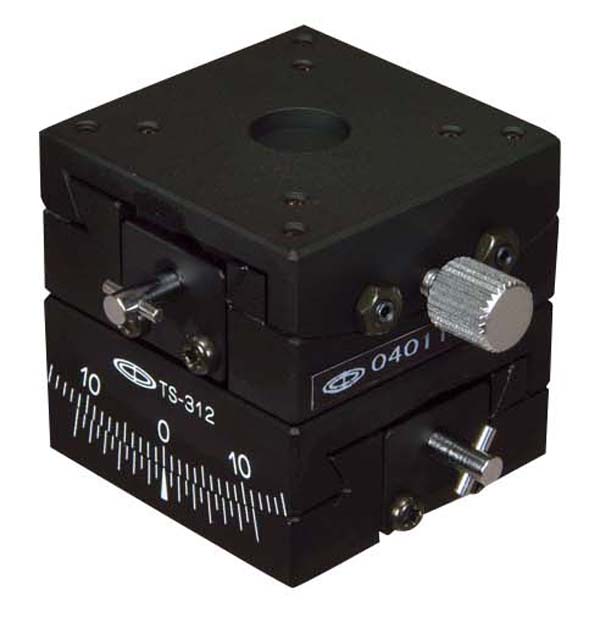

倾斜平台

TD-313

1
二轴测角平台　30×30
移动量 上轴±15°、下轴±10°
平台面 30mm×30mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

旋转中心高度与移动量不同的1 轴倾斜平台。
可以组合旋转中心高度不同的1 轴倾斜平台，以同一旋转中心组成2 轴的倾斜平台。
移动导轨使用榫槽（D-T 方式）。
手轮是分离式。
可广泛用于相机、传感器等的精密定位用途。
▲PAGE TOP

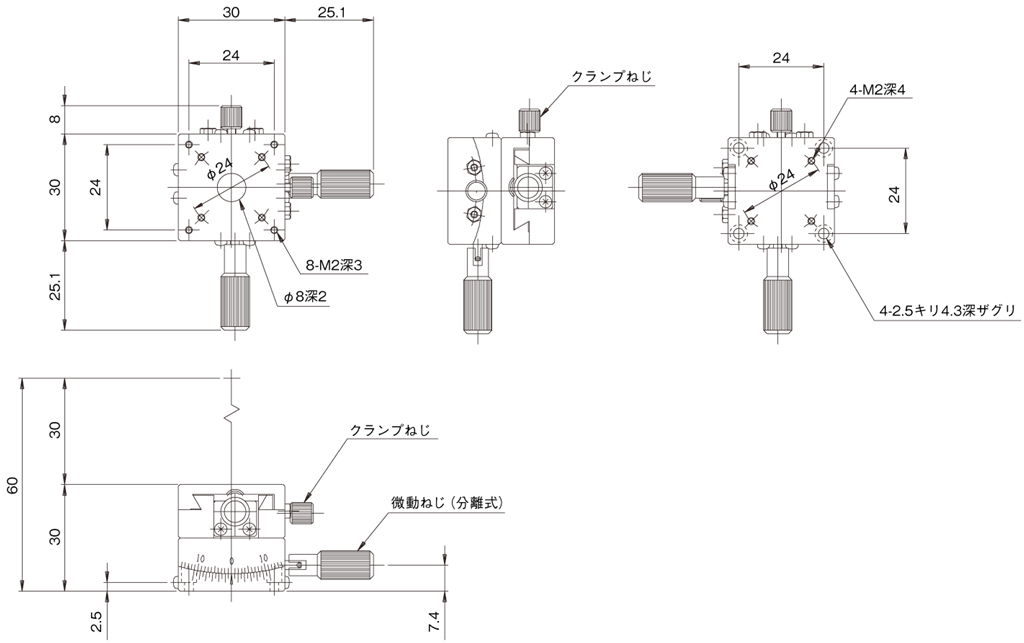

规格

移动方向 倾斜2 方向
平台面 30mm×30mm
夹紧方式 板夹
进给方式 蜗杆齿轮式
移动量 上轴±15°、下轴±10°
移动量/ 旋钮1 圈 上轴 约2°34′、下轴 约1°48′
分度值 副尺每格5′
移动导轨 榫
旋转中心（平台上面起） 30mm
旋转中心精度 －
承重 19.6N（2kgf）
质量 0.2kg
主要材质/表面处理 黄铜/ 硬质黑色铬
