X・XY・Z升降平台

LV-2551FX

1

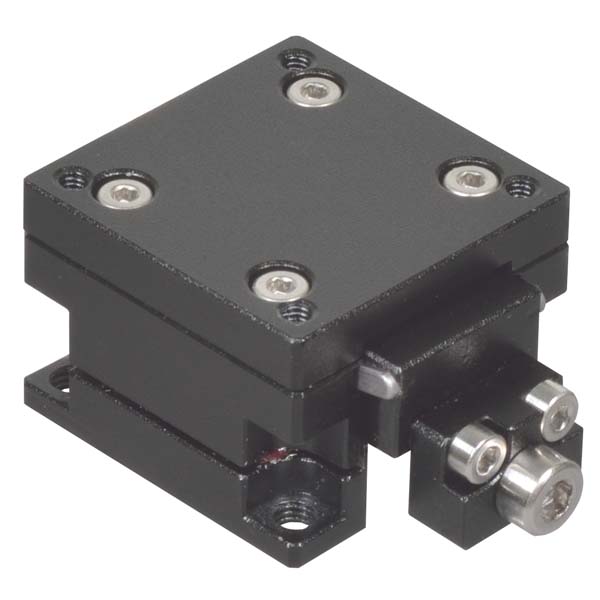

Z 升降固定平台 25×25
移动量 0~1mm
平台面 25mm×25mm

产品资料

特长

无夹紧、位置调整后不再动的平台。
利用特殊机构防止背隙。
位置调整使用六角扳手。※ 六角扳手不附带。请顾客准备。
也能支持特殊形状的扳手(选购)代替六角扳手。
比起总是需要调整位置的工件,最适合相机、传感器等调整位置后就不希望移动的工件。
平台面尺寸25mm 见方的小型平台,可构成6 轴系统。
旋转平台的平台中心是穿透孔。
※ 根据安装方向不同,承重有限制。详情欢迎咨询。

规格

移动方向 Z 轴1 方向
平台面 25mm×25mm
夹紧方式 无夹紧
进给方式 进给丝杆P=0.5mm
移动量 0~1mm
移动导轨 配研
平行度 0.1mm
承重 4.9N(0.5kgf)
质量 0.03kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
补充资料 取得专利(日本)
