TOOL SCOPE I型镜筒 -CHUO PRECISION INDUSTRIAL CO.,LTD.-

1

I型鏡筒物镜L5目镜20十字微观4

内部光学系统使用棱镜，可得到正立像。
调整目镜的视度，可清楚看到放大的像。
请指定物镜、目镜、刻度板。组装后出厂。
可以无物镜、无目镜、无刻度板等。请咨询。
TOOL SCOPE 是中央精机株式会社的注册商标。

镜筒的种类	直筒
机械筒长	163mm
物镜	LWD-5
目镜	OC-20
刻度板	十字微观4（1刻度0.05mm）
综合倍率	100×
动作距离（Working Distance）	45 mm
实际视野	φ2.4mm
质量	0.4kg
补充资料	※ 实际视野（Field of View）：实际可观察到的试料的范围。目镜的视野数（用目镜可观察到的物镜的像的范围）除以物镜倍率的值。 ※ 动作距离（Working Distance）：将焦点对准试料时物镜前端到试料的距离。 ※ 综合倍率是将组合的物镜、目镜各自的倍率相乘后的值。 ※ 综合倍率是在工作显微镜（机械筒长163mm）上的组合。

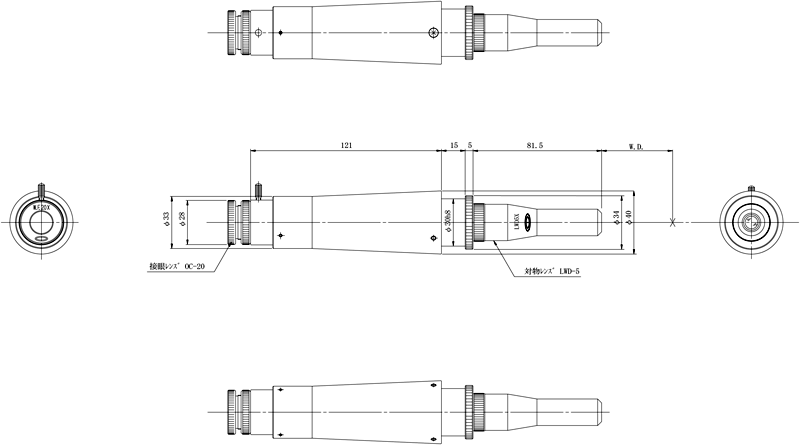

TOOL SCOPE I型镜筒
