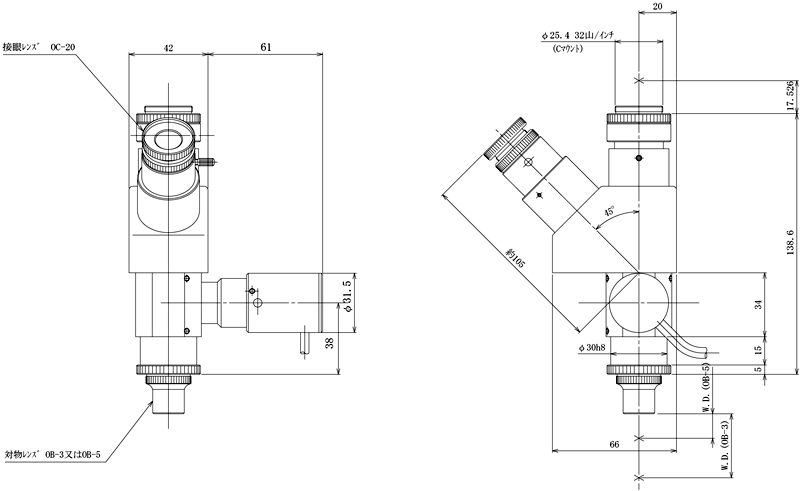

TOOL SCOPE WL型镜筒

TS-WLC-3-20-9

1
WL型镜筒 物镜3目镜20十字微观4
镜筒的种类 倾斜角45°、带TV 镜筒、LED 内置落射照明式
物镜 OB-3
目镜 OC-20

产品资料

特长

照明装置是白色LED 光源的产品。
用目镜观察的同时,能在电视监视器上显示观察像。(C 卡口相机、电视监视器等另外购买。)
请指定物镜、目镜、刻度板。组装后出厂。
可以无物镜、无目镜、无刻度板等。请咨询。
TOOL SCOPE 是中央精机株式会社的注册商标。

规格

镜筒的种类 倾斜角45°、带TV 镜筒、LED 内置落射照明式
机械筒长 163mm
物镜 OB-3
目镜 OC-20
刻度板 十字微观4(1刻度0.05mm)
综合倍率 60×
动作距离(Working Distance) 34 mm
实际视野 φ4mm
光源 白色LED、照明电缆长1.8m
电源 专用电源TS-EP2A、 带AC 适配器(电缆长1.8m)
C卡口 32 牙/25.4mm、法兰焦点距离17.526mm
质量 镜筒 0.6kg、电源 0.5kg、AC 适配器 0.1kg
补充资料 ※ 实际视野(Field of View):实际可观察到的试料的范围。目镜的视野数(用目镜可观察到的物镜的像的范围)除以物镜倍率的值。
※ 动作距离(Working Distance):将焦点对准试料时物镜前端到试料的距离。
※ 综合倍率是将组合的物镜、目镜各自的倍率相乘后的值。
※ 综合倍率是在工作显微镜(机械筒长163mm)上的组合。

镜头倍率组合表

刻度板尺寸
