XYZ回転ステージ

TR-3047-SR1

0
ハイグレードアルミXYZ回転ステージ 30×30(対称型)
¥98,000
移動量 XY軸±3mm、Z軸0~5mm、回転軸 粗動360°、微動±5°
ステージ面 φ30mm
YESRoHS対応状況
※スペーサー無し(本体のみ)また、ハンドル、スケール及びクランプの180°逆仕様もご用意できます。
詳しくは営業部までお問い合わせください。

製品資料

※寸法記載のない部分はお問い合わせください。

説明

ハイグレードアルミXYステージと、軽量なZ軸および回転軸ステージを組み合わせたXYZ回転ステージです。
標準型、対称型があり左右対称が構成できます。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向 XYZ回転4方向
ステージ面 φ30mm
クランプ方式 XYZ軸 板クランプ、回転軸 複合クランプ
操作部取付位置 XY軸 サイド
移動機構/送り方式 XY軸 CMH-6.5RA、Z軸 CMH-6.5F、回転軸 CMH-6.5RA(各軸標準マイクロメータ)
移動量 XY軸±3mm、Z軸0~5mm、回転軸 粗動360°、微動±5°
移動量/ツマミ1回転 XYZ軸0.5mm、回転軸 約1.36°
目量 XYZ軸 マイクロメータ式0.01mm、回転軸 目盛読み2°/マイクロメータ式0.01mm(1目盛約0.027°)
感度 XYZ軸 0.003mm
移動ガイド XY軸 HG-VCR(V溝とクロスローラ)、Z軸 V溝レールと鋼球、回転軸 すり合わせ
移動精度 真直度 XY軸0.002mm、Z軸0.003mm、心円度 回転軸0.02mm、面振れ 回転軸0.02mm
耐荷重 9.8N(1kgf)
質量 0.28kg
主要材質/表面処理 アルミ合金/黒アルマイト梨地
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M2 4本

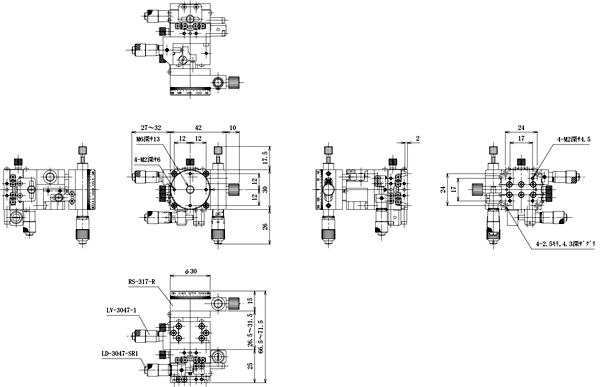

補足事項 ※Zステージについては、左右対称ではありません。詳細は各製品の外観図をご確認ください。
