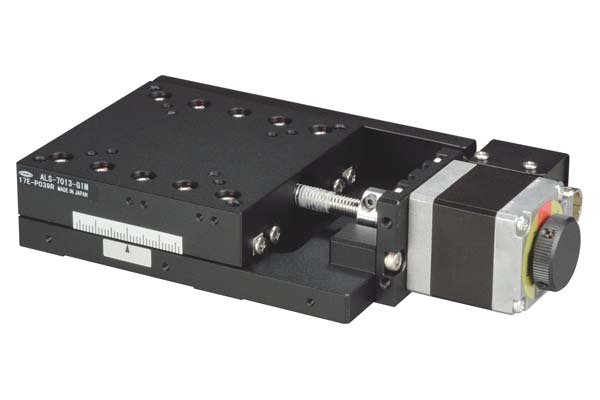

Xステージ

ALS-7013-G1M

1
ハイグレードXステージ、ボールねじ仕様(標準型)
¥145,000
移動方向 X軸1方向
移動量 ±15mm
ステージ面 70mm×70mm
YESRoHS対応状況
ALS-7013-G1M

製品資料

  • 寸法記載がない部分はお問い合わせください。

説明

HG-VCR方式を採用した高精度、高剛性の自動ステージです。
ボールねじ仕様です。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向 X軸1方向
移動量 ±15mm
ステージ面 70mm×70mm
使用モータ PK523HPB相当(5線式ペンタゴン結線、0.75A/相)
分解能 0.002mm
送りねじ仕様 ボールねじ
送りねじリード 1mm
移動ガイド HG-VCR(V溝とクロスローラ)
移動精度HV 真直度(水平・垂直)0.002mm
移動精度YP ヨーイング15sec、ピッチング25sec
位置決め精度 0.012mm
繰り返し精度 ±0.0003mm
ロストモーション 0.001mm
運動の平行度 0.01mm
モーメント剛性 ヨー剛性 0.06sec/N・cm、ピッチ剛性 0.08sec/N・cm、ロール剛性 0.08sec/N・cm
耐荷重 49N(5kgf)
質量 0.62kg
最高速度 16mm/s(8,000pps時)
主要材質/表面処理 アルミ合金/黒アルマイト梨地
原点センサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
リミットセンサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
適合ケーブル ACB-BTM2、ACB-BTM3、ARC-BTM3
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M4 4本
補足事項 ◆QT-Bシリーズ接続ステージ選択(パラメータNo.4): 36

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作論理とタイミングチャート
