Xステージ

ALS-4011-G1M-SA

1

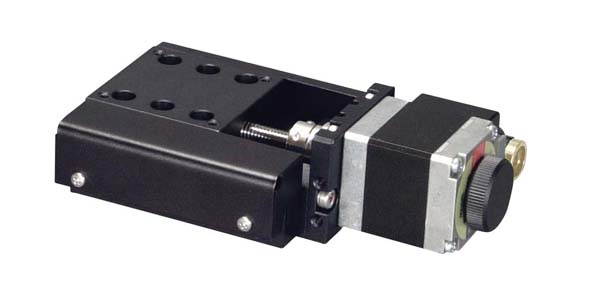

ハイグレードXステージ、ボールねじ仕様 スケール付(標準型)
¥333,000
移動方向 X軸1方向
移動量 ±7.5mm
ステージ面 40mm×40mm
ALS-4011-G1M-SA

製品資料

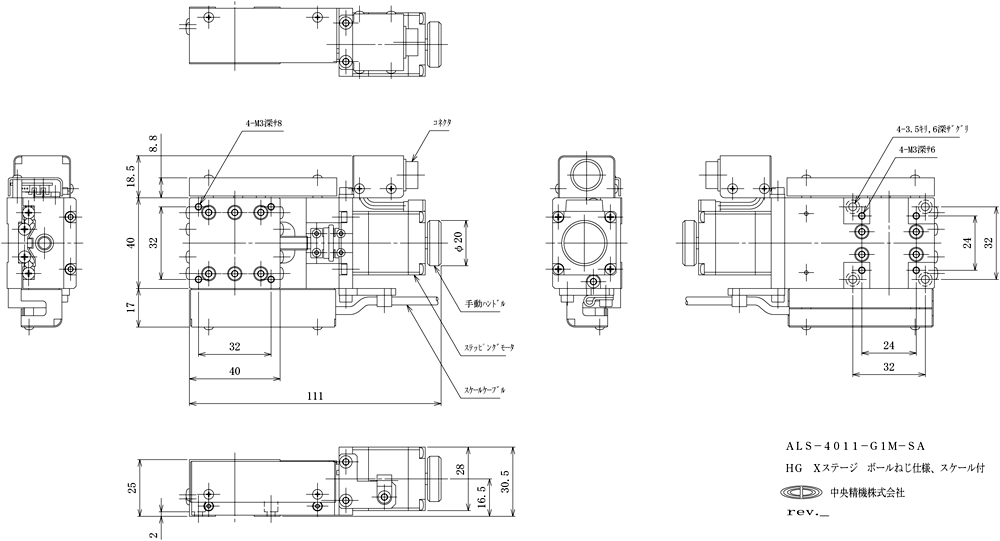

  • 寸法記載がない部分はお問い合わせください。

説明

HG-VCR方式を採用した高精度、高剛性の自動ステージです。
精密ねじ仕様、ボールねじ仕様、ボールねじ 仕様スケール付があります。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向 X軸1方向
移動量 ±7.5mm
ステージ面 40mm×40mm
使用モータ PK523HPB相当(5線式ペンタゴン結線、0.75A/相)
分解能 0.002mm
送りねじ仕様 ボールねじ
送りねじリード 1mm
移動ガイド HG-VCR(V溝とクロスローラ)
移動精度HV 真直度(水平・垂直)0.002mm
移動精度YP ヨーイング15sec、ピッチング25sec
位置決め精度 0.006mm
繰り返し精度 ±0.0003mm
ロストモーション 0.001mm
運動の平行度 0.015mm
モーメント剛性 ヨー剛性 0.25sec/N・cm、ピッチ剛性 0.3sec/N・cm、ロール剛性 0.3sec/N・cm
耐荷重 49N(5kgf)
質量 0.35kg
最高速度 16mm/s(8,000pps時)
主要材質/表面処理 アルミ合金/黒アルマイト梨地
原点センサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
リミットセンサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
適合ケーブル ACB-STM2、ACB-STM3
スケール型式 RENISHAW
スケール分解能 0.1μm
スケール精度 ±5μm/m

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作論理とタイミングチャート
