| 移動方向 |
Z軸1方向 |
| 移動量 |
0～20mm |

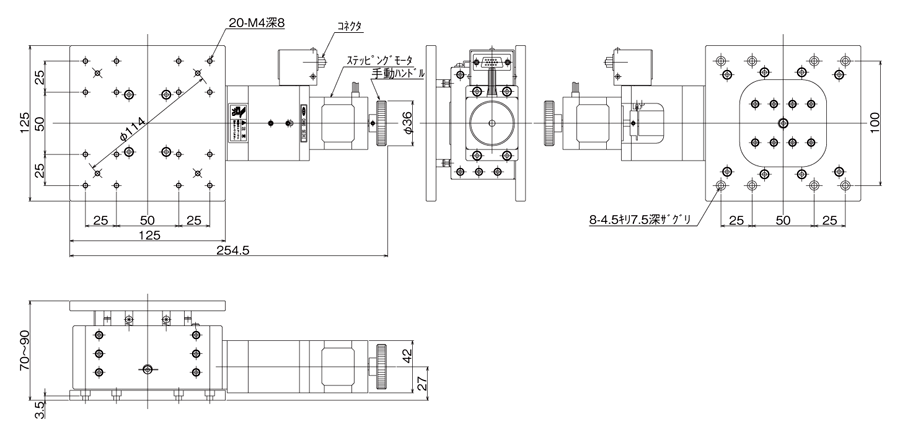

| ステージ面 |
125mm×125mm |
| 使用モータ |
PK543NBW相当（5線式ペンタゴン結線、0.75A/相） |
| 分解能 |
0.001mm |
| 送りねじリード |
1mm |
| 移動ガイド |
V溝とクロスローラ |
| 移動精度HV |
真直度（水平・垂直）0.005mm |
| 位置決め精度 |
0.01mm |
| 繰り返し精度 |
±0.0008mm |
| ロストモーション |
0.001mm |
| 平行度 |
0.04ｍｍ |
| モーメント剛性 |
ヨー剛性 1.5sec/N・cm、ピッチ剛性 1.5sec/N・cm、ロール剛性 0.05sec/N・cm |
| 耐荷重 |
98N（10kgf） |
| 質量 |
5.5kg |
| 最高速度 |
5mm/s（5,000pps時） |
| 主要材質/表面処理 |
鋼材／カニゼンメッキ、塗装 |

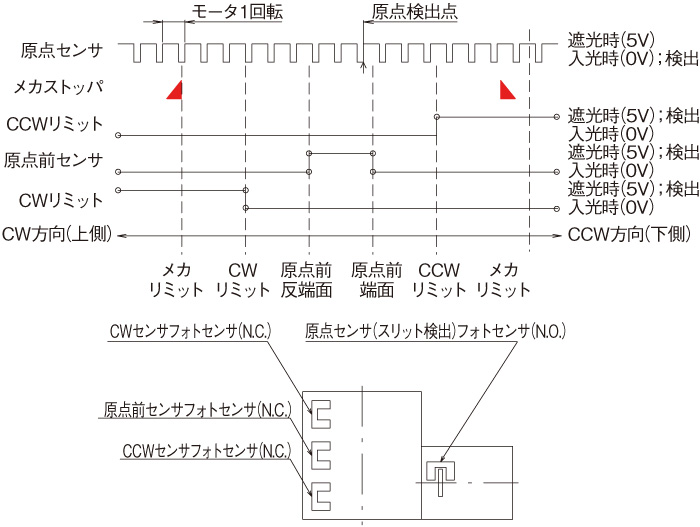

| 原点センサ |
ノーマルオープン接点（メイク接点、Ａ接点）動作、フォトセンサ |
| 原点前センサ |
ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ |
| リミットセンサ |
ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ |
| 適合ケーブル |
ACB-BTD2、ACB-BTD3、ARC-BTD3 |
| 標準付属品 |
検査合格証
六角穴付ボルト（本体固定用）M4 4本 |
| 補足事項 |
◆QT-Bシリーズ接続ステージ選択（パラメータNo.4）： 14 |
