回転ステージ

ARS-6036-GM

1
回転ステージ
¥115,000
移動方向 回転方向
移動量 360°
ステージ面 φ60mm
YESRoHS対応状況

製品資料

  • 寸法記載がない部分はお問い合わせください。

説明

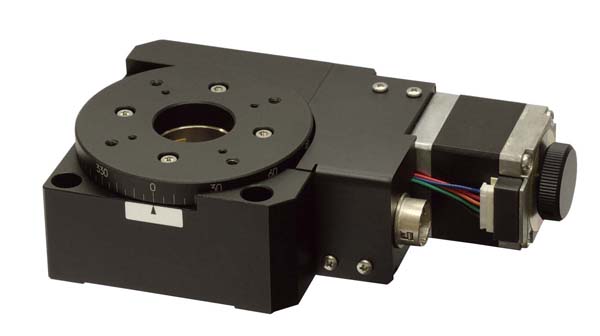

移動ガイドにボールベアリングを採用した回転ステージです。
中心に透過穴があいています。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
リミット追加など特注製品、お客様仕様のOEMもご相談ください。
※自動回転ステージの特注製品例はこちら(別ページで開く)です。

仕様

移動方向 回転方向
移動量 360°
ステージ面 φ60mm
使用モータ PK523HPB相当(5線式ペンタゴン結線、0.75A/相)
分解能 0.01°
移動ガイド ボールベアリング
位置決め精度 0.05°
繰り返し精度 ±0.003°
心振れ 0.01mm
面振れ 0.05mm
ロストモーション 0.02°
平行度 0.075mm
耐荷重 39.2N(4kgf)
質量 0.6kg
最高速度 50°/s(5,000pps時)
主要材質/表面処理 アルミ合金/黒アルマイト梨地
原点センサ ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ
適合ケーブル ACB-BTM2、ACB-BTM3、ARC-BTM3
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M4 3本
補足事項 ◆QT-Bシリーズ接続ステージ選択(パラメータNo.4): 31

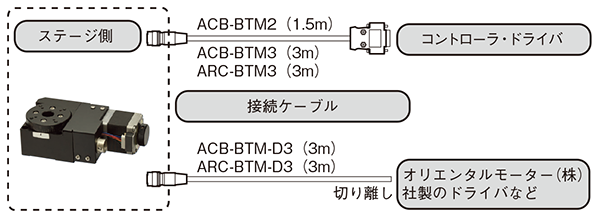

接続方法 ―接続ケーブルとコントローラ・ドライバ―

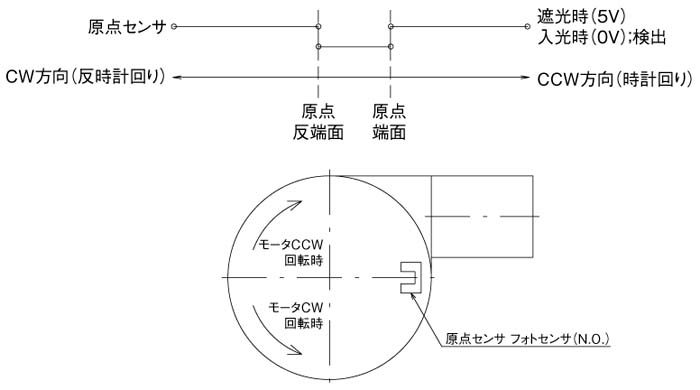

センサ動作論理とタイミングチャート
