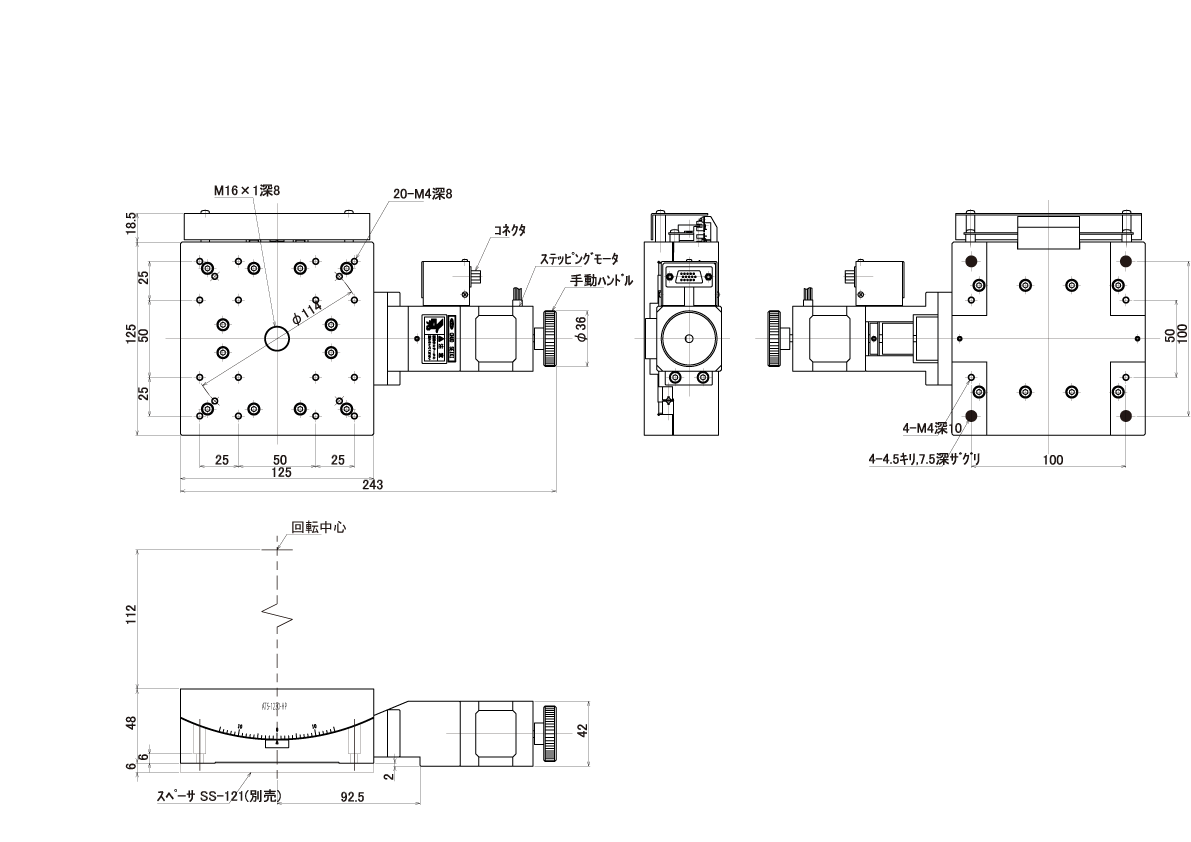

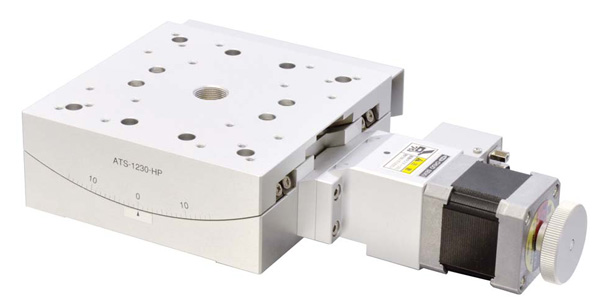

移動方向 |
傾斜1方向 |
移動量 |
± 15° |
ステージ面 |
125mm×125mm |
使用モータ |
PK545NBW相当(5線式ペンタゴン結線、0.75A/相) |
分解能 |
0.002° |
移動機構/送り方式 |
ウォームギヤ |
移動ガイド |
V溝とクロスローラ |
位置決め精度 |
0.025° |
繰り返し精度 |
±0.002° |
ステージ高さ |
48mm |
回転中心(ステージ上面より) |
112mm |
ロストモーション |
0.002° |
モーメント剛性 |
ヨー剛性 0.08sec/N・cm、ロール剛性 0.03sec/N・cm |
耐荷重 |
98N(10kgf) |
質量 |
2.7kg |
最高速度 |
10°/s |
主要材質/表面処理 |
アルミ合金/白アルマイト梨地 |
原点センサ |
ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ |
原点前センサ |
ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ |
リミットセンサ |
ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ |

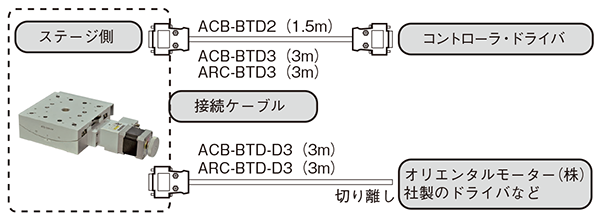

適合ケーブル |
ACB-BTD2、ACB-BTD3、ARC-BTD3 |
標準付属品 |
検査合格証 六角穴付ボルト(本体固定用)M4 4本 |
補足事項 |
◆QT-Bシリーズ接続ステージ選択(パラメータNo.4): 14 |
