オートフォーカス顕微鏡

AF-WM

1
オートフォーカス顕微鏡(広視野タイプ)
別途御見積
オートフォーカス顕微鏡 広視野モデル

製品資料

説明

●最大φ28mm、1.1型相当のカメラ撮像面まで対応可能な広視野対応のオートフォーカス顕微鏡です。
●(株)ニコン製対物レンズCF/ICシリーズ、CFI60シリーズ、オリンパス(株)製対物レンズUIS2シリーズ、および(株)ミツトヨ製対物レンズに対応します。
●ガラスやプラスチックなどの透明体表面へもオートフォーカス対応可能です。
●窪みや穴のある表面にも対応します。
●マクロからミクロまで幅の広い倍率に対応可能です。
●カメラマウントを変更することでCマウント、Fマウントに対応可能です。
●振動にも強く装置組込みの最適。
※撮像範囲は、対物レンズや試料の条件により異なります。

※オートフォーカス顕微鏡カタログ(2020年7月発行、日本語・英語併記)はこちら(PDFダウンロード、約9Mバイト)からダウンロードできます(別ウインドウが開きます)。

オートフォーカス顕微鏡の紹介動画はこちら

仕様

対物レンズ、顕微鏡 ニコン、オリンパス、ミツトヨ
カメラ Cマウントカメラ(1インチ以下)、Fマウントカメラ(φ28mm、1.1インチ相当)
駆動部 型式 AF-461ZA
駆動部 最小分解能 0.078μm
駆動部 移動量 標準4mm(20mmまで設定可能)
合焦方式 ラインセンサ方式
サーチ範囲 ±250μm(対物レンズ20×)
サーチタイム 0.3秒(上記条件時)
AF精度 焦点深度の1/4
付属品 センサ用ロボットケーブル、パターン用ロボットケーブル、モータ用ロボットケーブル 各3m標準 ※ケーブル長15mまで実績あり。)
対象試料 金属面、ガラス面、プラスチック面、紙など

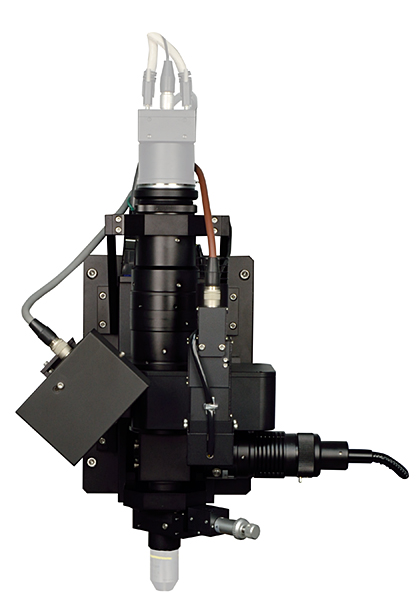

説明写真

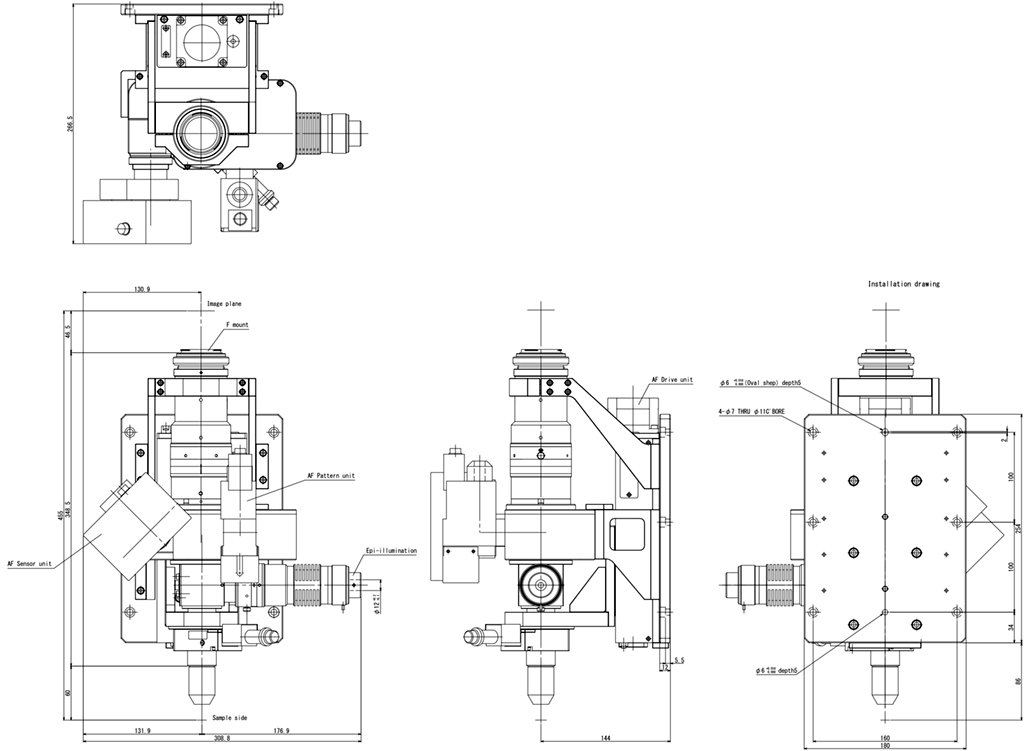

説明図

補足

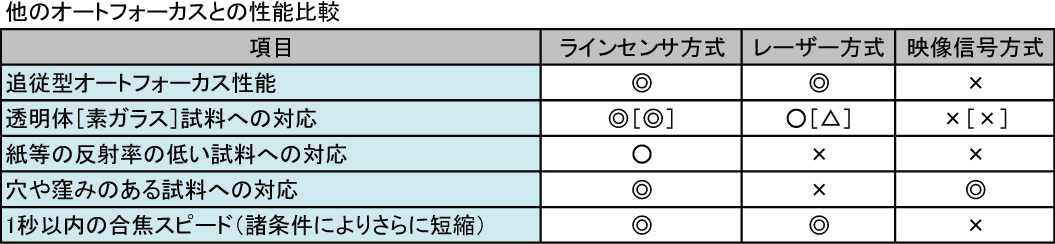

性能比較
