ウインドウ

B2W-S5M

1
B270光学ウインドウ(MgF2シングルコーティング)
¥6,000
種別 B270光学ウインドウ(B2W)
コーティング MgF2シングルコーティング
材質 B270

製品資料

説明

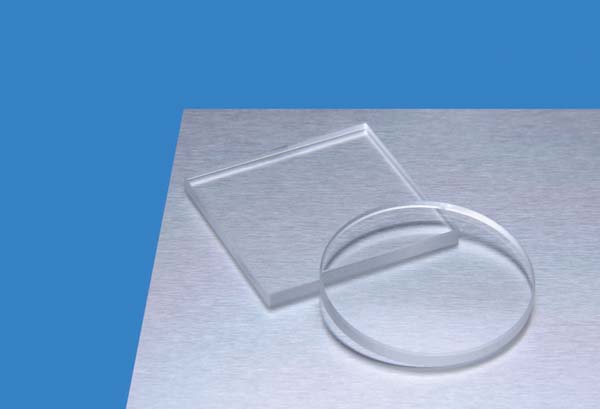

Schott( ドイツ)社のB270“スーパーホワイト”クラウンガラスを用いた平行平面板です。B270は、光学ガラスではなく、フロートガラスの一種ですが、可視域における透光性が良好なため、光学的用途に限らず、装飾用を含めた幅広い用途に利用されます。標準コートの一部当たりの反射率特性は、特性グラフをご覧ください。

仕様

種別 B270光学ウインドウ(B2W)
コーティング MgF2シングルコーティング
外形D(mm) 5.0×5.0
外形公差(mm) ±0.25
板厚(mm) 1
板厚公差(mm) 各名目値のみ
材質 B270
有効径(mm) 外形×0.85
基板面精度
表面品質(キズ-ブツ) 60 - 40
端面 最大0.25mmを許容
設計波長 632.8nm

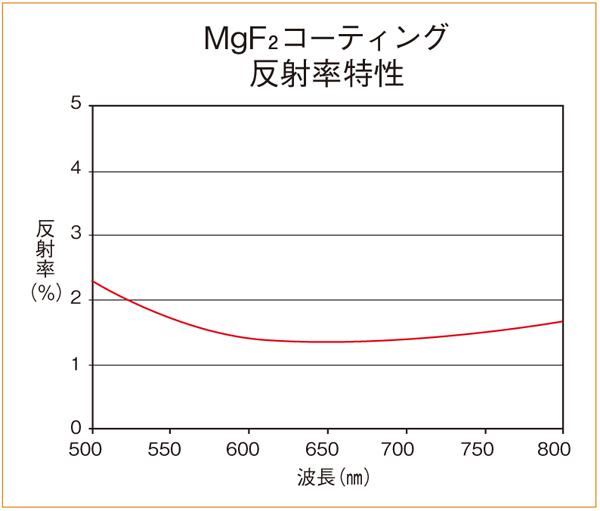

分光特性表

仕様図
