ショートパスフィルタ

HSPF-12.5-1000

1
高性能ショートパスフィルタ(φ12.5mm)
¥29,000
種別 高性能ショートパスフィルタ(HSPF)
カットオフ波長(nm) 1000

製品資料

説明

高性能ショートパスフィルタは、透過阻止帯における優れたブロッキング性能を有しながらも、透過帯では最大限の透過特性が得られるようにデサインされています。透過阻止帯においては光学濃度が4.0以上(透過率換算で0.01%以下)のブロッキング性能を有し、対する透過帯では91%以上の平均透過率が得られます。高性能ロングパスフィルタとの組み合わせにより、カスタムのバンドパスフィルタを作るといったことにも応用できます。

仕様

種別 高性能ショートパスフィルタ(HSPF)
外形D(mm) φ12.5
外形公差(mm) 0/-0.2
板厚(mm) 1.5±0.1
カットオフ波長(nm) 1000
透過帯(nm) 465~988
透過阻止帯(nm) 1035~1400
材質 合成石英
有効径(mm) 外形×0.8
透過波面精度 ≦1/4λ(@632.8nm)(RMS)
表面品質(キズ-ブツ) 40-20
平均透過率Tavg ≧91%(@透過帯)
ブロッキング性能 OD≧4.0
カットオフ波長公差 ±1%
カットオフスロープ <1%
設計入射角 0°の平行光

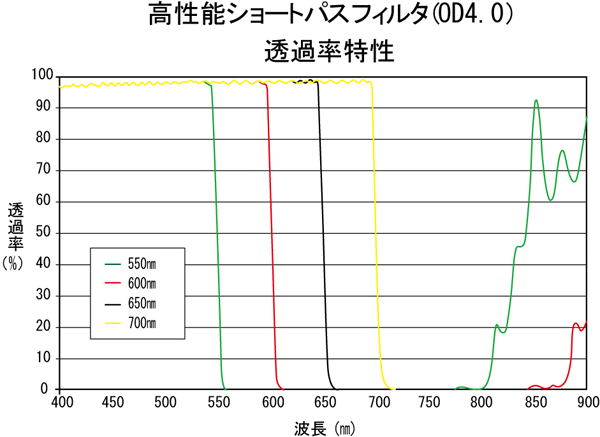

分光特性表

仕様図
