ショートパスフィルタ

SPF-12.5-400

3

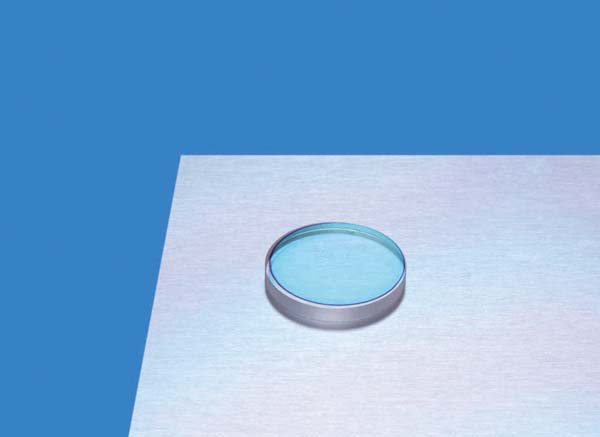

ショートパスフィルタ(φ12.5mm)
製造中止品
種別 ショートパスフィルタ(SPF)
カットオフ波長(nm) 400
YESRoHS対応状況

製品資料

説明

ショートパスフィルタは、短波長側をパスし、長波長側をカットする機能を持ったフィルタです。当社のショートパスフィルタは、透過帯から透過阻止帯への移行がシャープになるように薄膜設計をしています。蛍光用途や高次スペクトルの波長分離用途、あるいはロングパスフィルタとの組み合わせにより、カスタムのバンドパスフィルタを作るといったことに最適です。光学特性は、透過帯での平均透過率が85%以上、また透過阻止帯での光学濃度が2.0以上 (透過率換算で1%以下)のため、マシンビジョン用途やゲージ用途では高コントラストが期待で
きます。基板裏面側にシングルARコートを採用。裏面側からの不要な戻り反射を低減し、透過効率の向上に貢献します。

仕様

種別 ショートパスフィルタ(SPF)
外形D(mm) φ12.5
外形公差(mm) 0/-0.2
板厚(mm) 1.5±0.1
カットオフ波長(nm) 400
透過帯(nm) 250~385
透過阻止帯(nm) 420~485
材質 合成石英
有効径(mm) 外形×0.8
透過波面精度 ≦1/4λ(@632.8nm)
表面品質(キズ-ブツ) 40-20
平均透過率Tavg ≧85%(@透過帯)
ブロッキング性能 OD>2(@透過阻止帯、平均)
カットオフ波長公差 ±2%
カットオフスロープ 3%
コーティング MgF2シングルAR
設計入射角 0°の平行光

分光特性表

仕様図
