十字動ホルダ

C-53-(2)

3

小型十字動ホルダ

製造中止品

製品資料

※寸法記載がない部分はお問い合わせください。

説明

光軸の垂直面内でピンホール、レンズ、ファイバなどを微動させるものです。
光軸の垂直面内でXY2方向に微動できます。
※2021年11月1日製造中止いたしました。

仕様

仕様	開口φ7mm、□24mm4-M2
移動量	±1mm
移動精度	真直度0.04mm
取り付けシャフト(mm)	φ12mm、長さ60mm（テーパ付）
質量	0.1kg

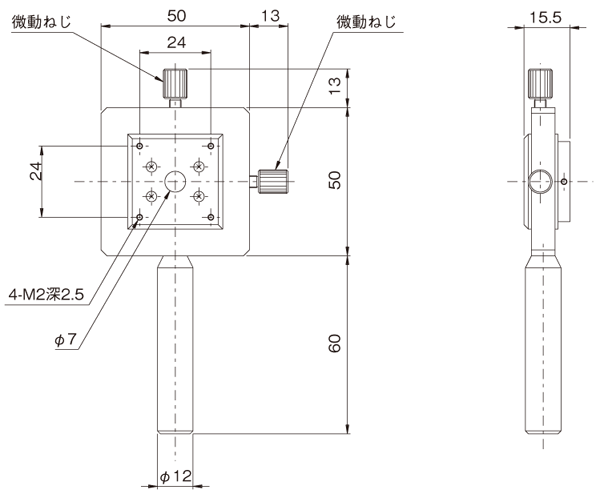

仕様図
