ツールスコープ LE型鏡筒

TV-LE-05

1
LE型鏡筒 対物0.5
¥63,000
鏡筒の種類 傾斜角90°
対物レンズ OB-05

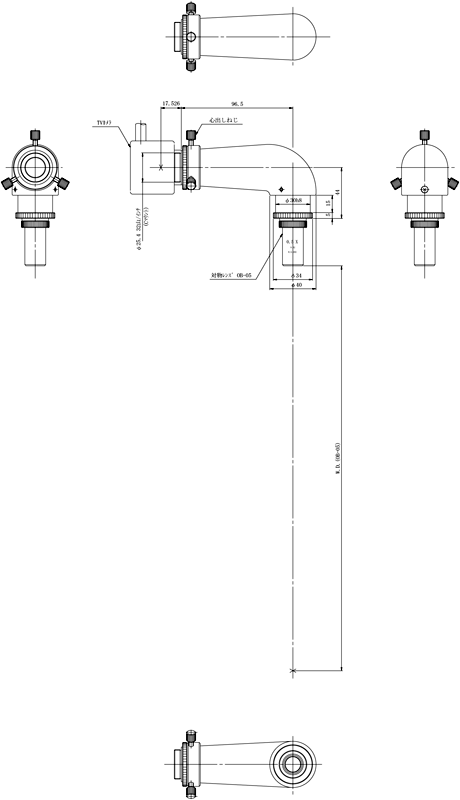

製品資料

※寸法記載がない部分はお問い合わせください。

説明

テレビカメラ用Cマウントが付いたツールスコープです。
対物レンズの像を直接テレビカメラで受け、Cマウントの心出し調整ができます。
対物レンズを組み込んで出荷いたします。対物レンズなしも可能です。ご相談ください。
ツールスコープは中央精機(株)の登録商標です。


ツールスコープの紹介動画

仕様

鏡筒の種類 傾斜角90°
機械筒長 163mm
対物レンズ OB-05
作動距離(W.D.) 365mm
Cマウント 32山/25.4mm、フランジ焦点距離17.526mm
質量 0.4kg
補足事項 ※作動距離(Working Distance):試料の像を作るとき、試料と対物レンズ先端との距離。
※対物レンズの倍率により作動距離は異なります。
※対物レンズを変更すると作動距離が変わります。焦点を合わせ直してご使用ください。
※試料の焦点合わせには別売のスタンド、あるいは焦準機構をご使用ください。焦点合わせは対物レンズの倍率が高くなるほど難しくなります。

レンズ倍率組合せ表

目盛板図面
