ツールスコープ IL型鏡筒

TV-ILC-10

1
IL型鏡筒 対物10
¥94,500
鏡筒の種類 直筒、TV鏡筒付、LED内蔵落射照明式
対物レンズ OB-10

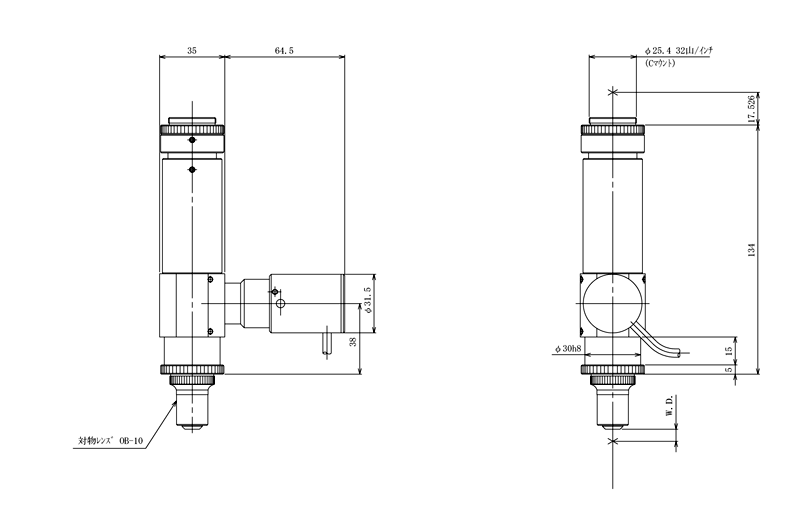

製品資料

※寸法記載がない部分はお問い合わせください。

説明

照明装置が白色LED光源の製品です。
Cマウント付でテレビモニタに観察像を映すことができます。
対物レンズを組み込んで出荷いたします。対物レンズなしも可能です。ご相談ください。
ツールスコープは中央精機(株)の登録商標です。


ツールスコープの紹介動画

仕様

鏡筒の種類 直筒、TV鏡筒付、LED内蔵落射照明式
機械筒長 163mm
対物レンズ OB-10
作動距離(W.D.) 6.7 mm
光源 白色LED、照明のケーブル長1.8m
電源 専用電源TS-EP2A ACアダプタ付(入力側AC100~240V、50/60Hz、ケーブル長1.8m)
Cマウント 32山/25.4mm、フランジ焦点距離17.526mm
質量 鏡筒0.6㎏、電源0.5㎏、ACアダプタ0.1㎏
補足事項 ※作動距離(Working Distance):試料の像を作るとき、試料と対物レンズ先端との距離。
※対物レンズの倍率により作動距離は異なります。
※OB-05、OB-1、OB-2、LWD-5は使用できません。
※対物レンズを変更すると作動距離が変わります。焦点を合わせ直してご使用ください。
※試料の焦点合わせには別売のスタンド、あるいは焦準機構をご使用ください。焦点合わせは対物レンズの倍率が高くなるほど難しくなります。

レンズ倍率組合せ表
