目盛の読み取り方法

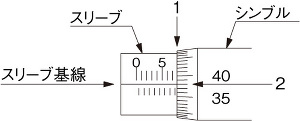

マイクロメータヘッド

0.01㎜読みの場合
  1. シンブル端面の位置がスリーブの何㎜の位置にあるかを0.5㎜単位で読みます。
    　右図の場合7.5㎜
  2. スリーブの基準線とシンブルの目盛線が一致している位置のシンブルの値を読みます。
    　右図の場合0.38㎜
  3. 1と2の値を合計した値がステージの現在の位置となります。
    　右図の場合7.88㎜

スケール（主尺）とバーニヤ（副尺）

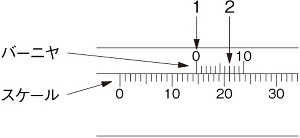

直動ステージ　0.1㎜読みの場合
  1. バーニヤの0の位置がスケールの何㎜の位置にあるかを1㎜単位で読みます。
    右図の場合14㎜
  2. スケールの目盛線とバーニヤの目盛線が一致している位置のバーニヤの値を読みます。
    右図の場合0.7㎜
  3. 1と2の値を合計した値がステージの現在の位置となります。
    右図の場合14.7㎜

スケール（主尺）とバーニヤ（副尺）

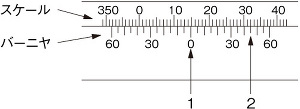

回転ステージ　5′読みの場合
  1. バーニヤの0の位置がスケールの何°の位置にあるかを1°単位で読みます。
    右図の場合14°
  2. スケールの目盛線とバーニヤの目盛線が一致している位置のバーニヤの値を読みます。
    右図の場合45
  3. 1と2の値を合計した値がステージの現在の位置となります。
    右図の場合14°45′

スケール（主尺）とバーニヤ（副尺）

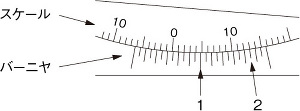

傾斜ステージ　5′読みの場合
  1. バーニヤの0の位置がスケールの何°の位置にあるかを1°単位で読みます。
    右図の場合4°
  2. スケールの目盛線とバーニヤの目盛線が一致している位置のバーニヤの値を読みます。
    　右図の場合45′
  3. 1と2の値を合計した値がステージの現在の位置となります。
    右図の場合4°45′
