移動方向 |
XY軸2方向 |
移動量 |
XY軸±150mm |
ステージ面 |
490mm×490mm |
使用モータ |
αステップモータ ARM46AC相当品 |
分解能 |
0.002mm |
送りねじリード |
2mm |
移動ガイド |
V溝とクロスローラ |
位置決め精度(1/10ストローク) |
X軸0.040mm、Y軸0.040mm |
位置決め精度(フルストローク) |
X軸0.120mm、Y軸0.100mm |
繰り返し精度 |
±0.002mm |
ロストモーション |
0.003mm |
耐荷重 |
49N(5kg) |
質量 |
ステージ本体 約30kg、ドライバ本体 6.0kg |

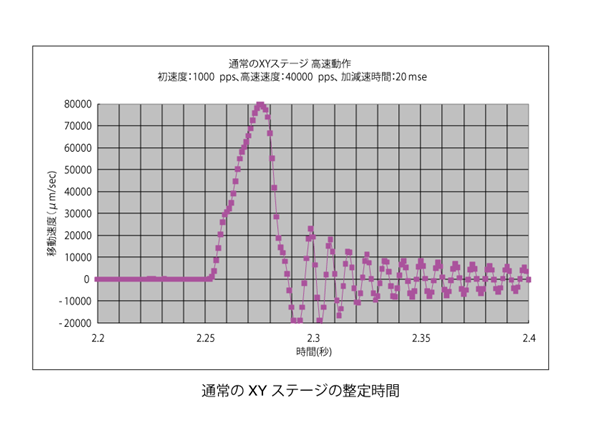

最高速度 |
100mm/s |
主要材質/表面処理 |
アルミ合金/黒アルマイト梨地 |
原点センサ |
ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ |
リミットセンサ |
ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ |

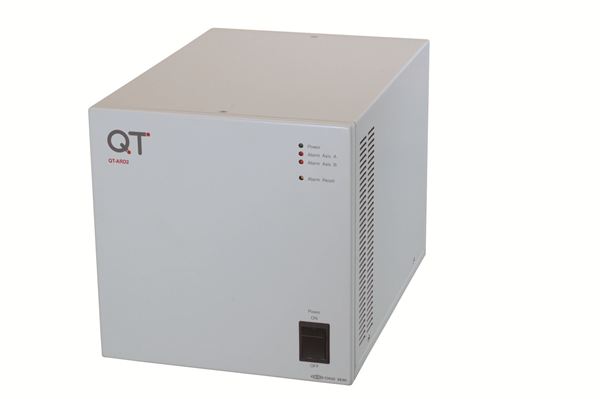

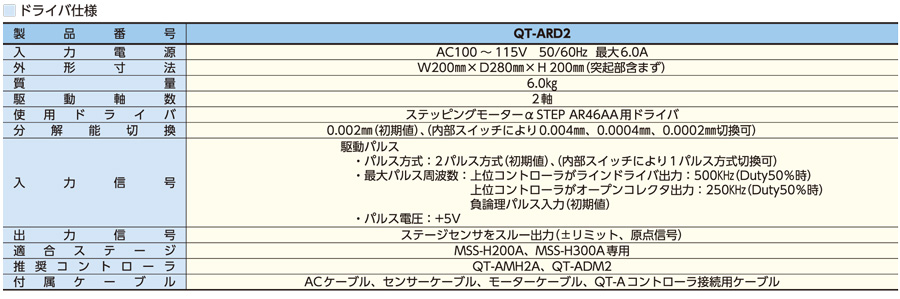

ドライバ型番 |
QT-ARD2 |
入力電源 |
AC100~115V 50/60Hz 最大6.0A |
外形寸法(mm) |
W200×D280×H200mm(突起部含まず) |
駆動軸数 |
2軸 |
駆動方式 |
2相ステッピングバイポーラ方式 |
駆動電流 |
0.49A/相 |
分解能切換 |
0.002mm(初期値)、(内部スイッチにより0.004mm、0.0004mm、0.0002mm切換可) |
入力信号 |
駆動パルス
・パルス方式:2パルス方式(初期値)、(内部スイッチにより1パルス方式切換可)
・最大パルス周波数:250KHz(50%デューティー時)
・パルス電圧:+5V
・対応信号形態:オープンコレクタ、ラインドライバ |
入力信号 |
駆動パルス
・パルス方式:2パルス方式(初期値)、(内部スイッチにより1パルス方式切換可)
・最大パルス周波数:250KHz(50%デューティー時)
・パルス電圧:+5V
・対応信号形態:オープンコレクタ、ラインドライバ |
適合ステージ |
MSS-H200A、またはMSS-H300A専用 |
推奨コントローラ |
QT-AMH2、QT-ADM2 |
付属ケーブル |
ACケーブル、センサケーブル、モータケーブル、QT-Aコントローラ接続用ケーブル |
標準付属品 |
フラットベース 検査合格証 六角穴付きボルト(本体固定用)M6 4本、六角穴付きボルト(フラットベース固定用)M6 4本 |
補足事項 |
※MSS-H300ADはステージ本体のMSS-300A、専用ドライバQT-ARD2および接続ケーブルのセット製品です。 |
