45°ロッドミラー＆コーンミラー

CNMR-5A

3

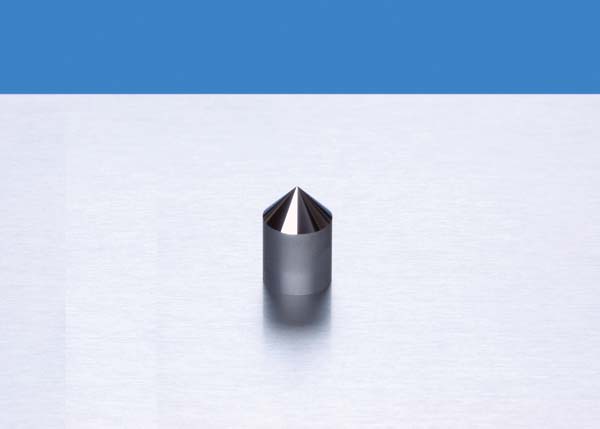

コーンミラー

製造中止品

種別	コーンミラー（CNMR）
外形D(mm)	φ5.0

製品資料

説明

円錐形状部に金属膜を施したコーンミラーは、360°全方向への照明や画像処理用途に広く利用されます。なお円錐面と反対側の断面は鏡面仕上げ（外周部は面取り仕上げ）、側面部は砂面仕上げです。
※CNMR-5Aは製造中止いたしました。

仕様

種別	コーンミラー（CNMR）
コーティング	アルミコート
外形D(mm)	φ5.0
外形公差(mm)	0/-0.05
全長L(mm)	7.5
全長公差(mm)	±0.10
ベース高T(mm)	5
角度公差	90°±6′
表面品質(キズ-ブツ)	40-20
端面	最大0.2mmを許容

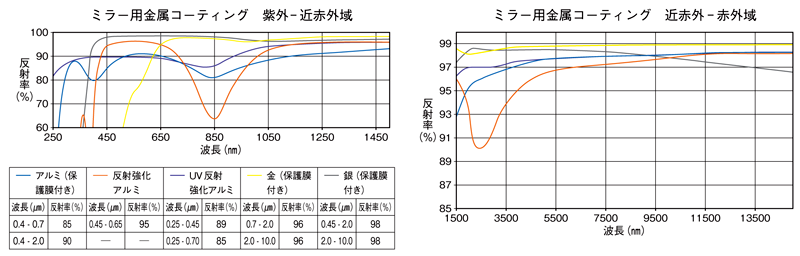

分光特性表

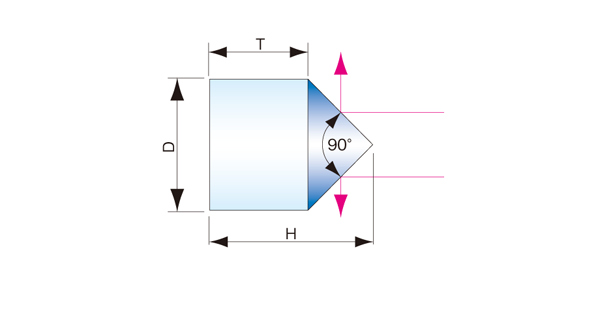

仕様図
