絞り

AD-8H

1
虹彩絞り　ホルダ付　開口φ8
別途御見積
種別 絞り
最大開口d(mm) φ8
YESRoHS対応状況

製品資料

※寸法記載がない部分はお問い合わせください。
▲PAGE TOP

説明

最小径から最大径まで可変できる絞り（虹彩絞り）です。絞りのフレーム材質は真鍮製、羽根の材質は鋼材です。ホルダ付です。
▲PAGE TOP

仕様

種別 絞り
最大開口d(mm) φ8
最小開口d(mm) φ0.7
羽根の枚数 8
ホルダ中心高さ(mm) 12
ホルダ高さ(mm) 24.5
取り付けシャフト(mm) φ8mm
ホルダ厚さ(mm) 8
▲PAGE TOP

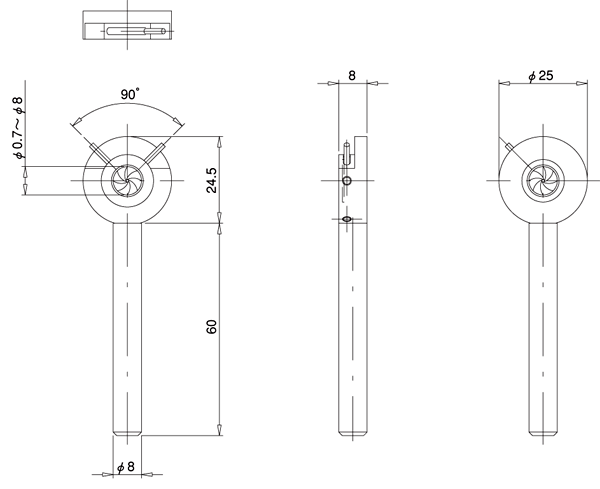

仕様図
