回転ステージ、傾斜ステージ

TS-6052FX

1
ゴニオフィックスステージ 60×60
¥47,000
移動量 ±3°
ステージ面 60mm×60mm
YESRoHS対応状況

製品資料

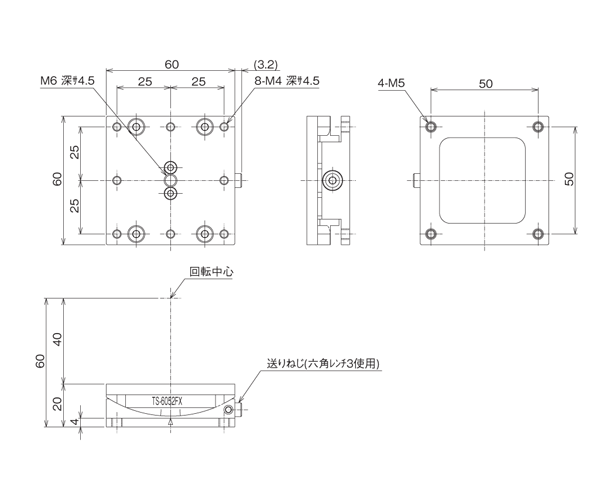

  • 寸法記載がない部分はお問い合わせください。

説明

クランプレスの、位置調整後に動かないステージです。
特殊機構により、バックラッシを防止しています。
位置調整は、六角レンチを使用します。※六角レンチは付属しておりません。お客様にてご用意ください。
常に位置調整が必要なワークよりも、カメラやセンサなど、位置調整後に移動させたくないワークに最適です。
水平設置だけでなく、垂直・逆さ方向の設置も可能です。
※設置方向によっては、耐荷重に制限があります。詳しくはお問い合わせください。

仕様

ステージ面 60mm×60mm
クランプ方式 クランプレス
移動機構/送り方式 送りねじP=0.7mm
移動量 ±3°
移動量/ツマミ1回転 約46′16″
移動ガイド すり合わせ
耐荷重 24.5N(2.5kgf)
質量 0.17kg
標準付属品 六角穴付ボルト(本体固定用)M4 4本
六角レンチ(本体固定用)
補足事項 特許取得済み
