XYステージ

LD-7042-SR8

1

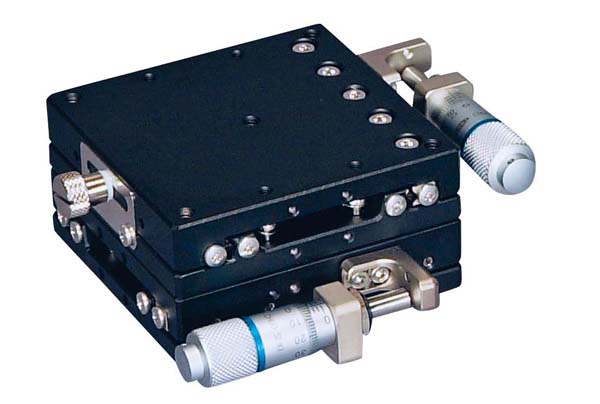

ハイグレードXYステージ 70×70(対称型)
¥66,000
移動量 ±3mm
ステージ面 70mm×70mm
YESRoHS対応状況

製品資料

※寸法記載がない部分はお問い合わせください。

説明

HG-VCR方式を採用した高精度、高剛性ステージです。
標準型、対称型があり左右対称が構成できます。
送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。
クランプ方式は板クランプ、操作側クランプがあります。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

ステージ面 70mm×70mm
クランプ方式 板クランプ
操作部取付位置 サイド
移動機構/送り方式 MHS4-6.5FPA(ファインピッチマイクロ)
移動量 ±3mm
移動量/ツマミ1回転 0.1mm
目量 マイクロメータ式0.002mm
感度 0.001mm
移動ガイド HG-VCR(V溝とクロスローラ)
移動精度HV 真直度(水平・垂直)0.001mm
移動精度YP ヨーイング15sec、ピッチング25sec
許容モーメント ヨー 1500N・cm、ピッチ 1500N・cm、ロール 1500N・cm
モーメント剛性 ヨー剛性 0.08sec/N・cm、ピッチ剛性 0.06sec/N・cm、ロール剛性 0.06sec/N・cm
平行度 0.030mm
運動の平行度 0.014mm
XY直交度 0.010mm
耐荷重 239.1N(24.4kgf)
質量 1.2kg
主要材質/表面処理 ステンレス/黒色酸化クロム
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M4 4本
