XYステージ

LD-7047-CR6

1

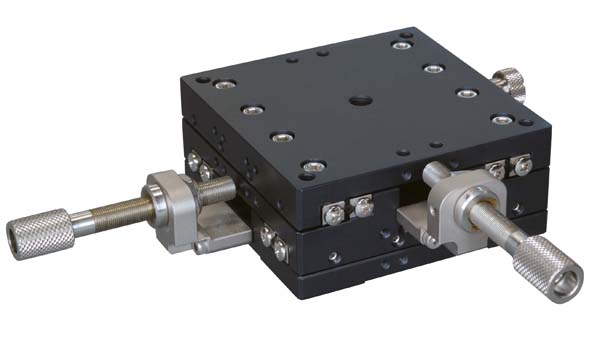

ハイグレードアルミXYステージ 70×70(対称型)
¥54,000
移動量 ±6.5mm
ステージ面 70mm×70mm
YESRoHS対応状況

製品資料

※寸法記載がない部分はお問い合わせください。

説明

HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。
標準型、対象型があり左右対称が構成できます。
送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。
クランプ方式は板クランプ、操作側クランプがあります。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

ステージ面 70mm×70mm
クランプ方式 板クランプ
操作部取付位置 センター
移動機構/送り方式 送りねじP=0.5mm
移動量 ±6.5mm
移動量/ツマミ1回転 0.5mm
目量

感度 0.01mm
移動ガイド HG-VCR(V溝とクロスローラ)
移動精度HV 真直度(水平・垂直)0.002mm
モーメント剛性 ヨー剛性 0.06sec/N・cm、ピッチ剛性 0.20sec/N・cm、ロール剛性 0.20sec/N・cm
平行度 0.050mm
運動の平行度 0.020mm
XY直交度 0.010mm
耐荷重 78.4N(8kgf)
質量 0.50kg
主要材質/表面処理 アルミ合金/黒アルマイト梨地
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M4 4本
