Z昇降ステージ

ハイグレードアルミZ昇降ステージ　30×30

¥36,000

移動量	0～5mm
ステージ面	30mm×30mm

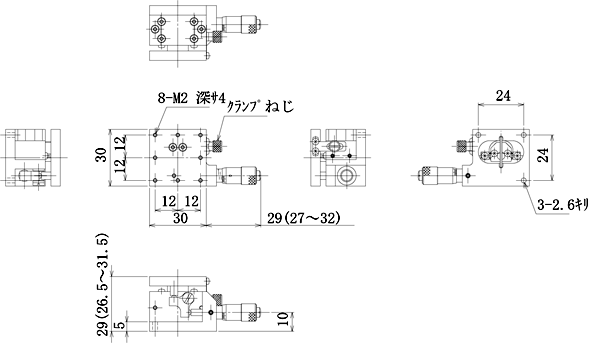

※寸法記載がない部分はお問い合わせください。

▲PAGE TOP

昇降型の小型軽量Z軸ステージです。
移動ガイドにV溝とクロスローラ（V-CR方式）を使用しています。
センサ、ワークなどの精密位置決め用途に広く利用いただけます。

ステージ面	30mm×30mm
クランプ方式	板クランプ
操作部取付位置	CMH-6.5F（標準マイクロメータ）
移動量	0～5mm
移動量/ツマミ１回転	0.5mm
目量	マイクロメータ式0.01mm
感度	0.003mm
移動ガイド	V溝とクロスローラ
移動精度	真直度（水平･垂直）0.003mm
許容モーメント	ヨー　70N・cm、ピッチ　50N・cm、ロール　100N・cm
モーメント剛性	ヨー剛性　45sec/N・cm、ピッチ剛性　5.5sec/N・cm、ロール剛性　2.5sec/N・cm
平行度	0.1mm
耐荷重	14.7N（1.5kgf）
質量	0.07kg
主要材質/表面処理	ステンレス、アルミ合金（テーブル、ベース）／黒色酸化クロム、黒アルマイト梨地
標準付属品	検査合格証六角穴付ボルト（本体固定用）M2　3本
