回転ステージ

RS-6042

1

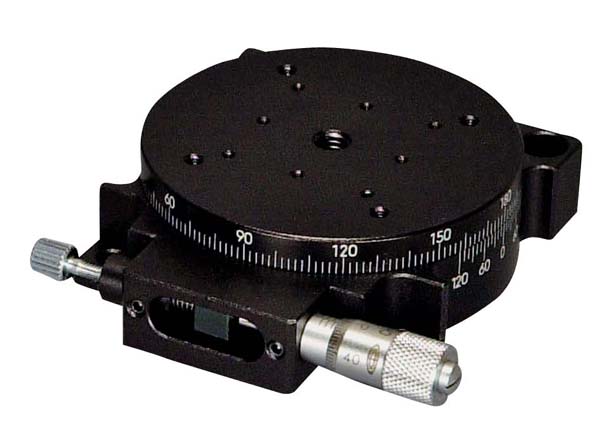

ハイグレード微動回転ステージ φ60 (クロスローラベアリング式 標準型)
¥60,000
ステージ面 φ60mm
YESRoHS対応状況

製品資料

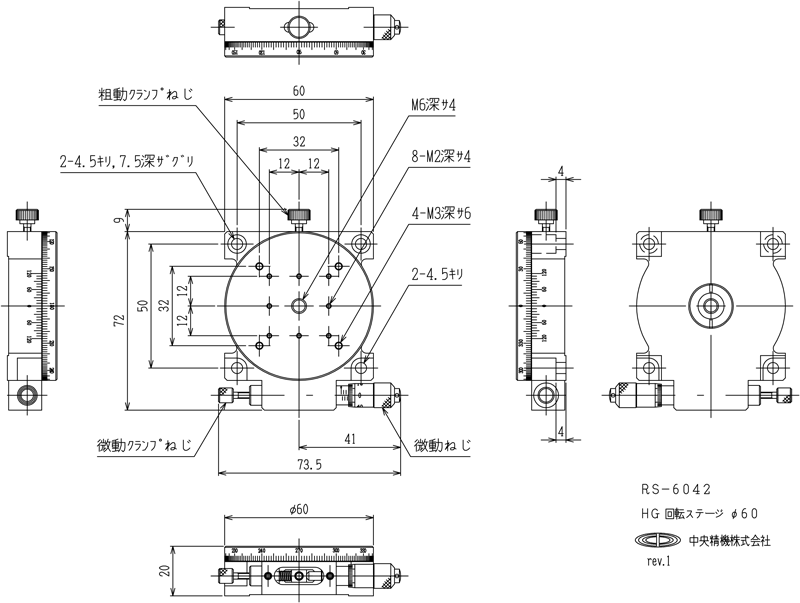

※寸法記載のない部分はお問い合わせください。

説明

粗動、微動送りが出来る、移動ガイドにV溝とクロスローラを使用した高精度の回転ステージです。
標準型、対称型があり左右対称が構成できます。
バーニアが左右両方にあり、どちらからでも位置の読み取りが可能です。
テーブル面をつかんで粗動360度回転可能です。微動は粗動クランプの上、マイクロメータヘッドで行います。
粗動と微動両方のクランプをすることで、任意の位置で固定できます。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向 回転方向
ステージ面 φ60mm
クランプ方式 複合クランプ
操作部取付位置 標準位置
微動送り方式 CMH-6.5R(標準マイクロメータ)
移動量 粗動360°、微動±4°
移動量/ツマミ1回転 約0.8°
目量 バーニヤ読み10′/マイクロメータ式0.01mm(1目盛約0.016°)
感度 17″
移動ガイド V溝とクロスローラ
許容モーメント 150N・cm
モーメント剛性 0.8sec/N・cm
平行度 0.03mm
心円度 0.01mm
面振れ 0.015mm
耐荷重 98N(10kgf)
質量 0.22kg
主要材質/表面処理 アルミ合金/黒アルマイト梨地
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M4 4本
