Xステージ

LS-241-C1

1
VCR 超精密X軸ステージ 125×150
¥90,000
移動量 ±25mm
ステージ面 125mm×150mm
YESRoHS対応状況

製品資料

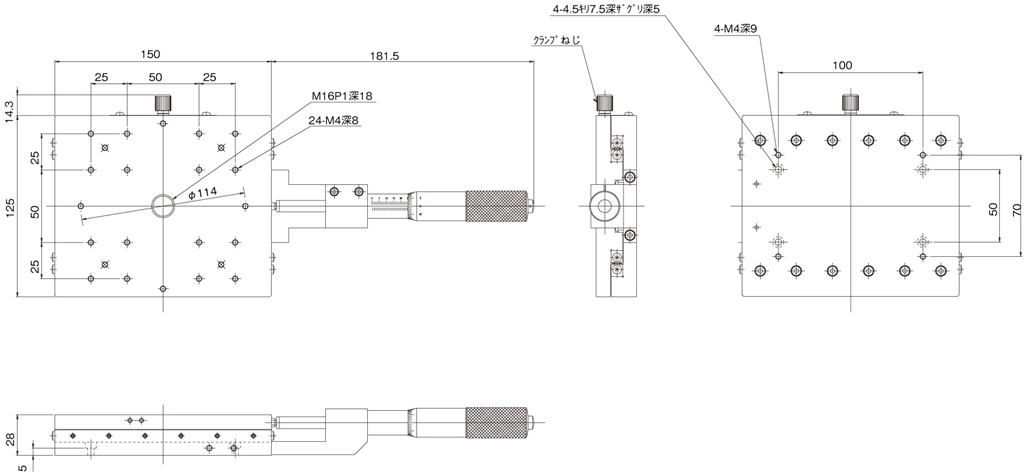

※寸法記載がない部分はお問い合わせください。

説明

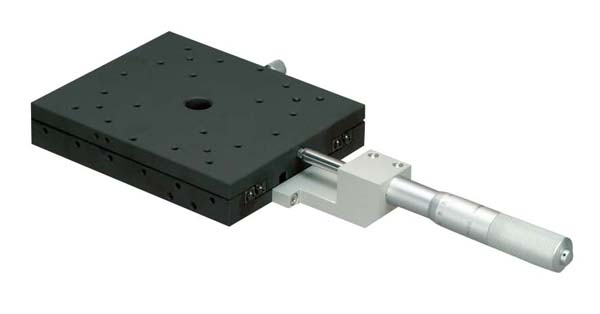

移動ガイドにV溝とクロスローラ(V-CR方式)を使用した、超精密ステージです。
操作部取付位置はセンター、サイドがあります。
送り方式には標準マイクロメータ、デジマチックマイクロメータがあります。
ワークの精密位置決め、測定機の試料台などの用途に広く利用いただけます。

仕様

ステージ面 125mm×150mm
クランプ方式 板クランプ
操作部取付位置 センター
移動機構/送り方式 MHH1-50T(標準マイクロメータ)
移動量 ±25mm
移動量/ツマミ1回転 0.5mm
目量 マイクロメータ式0.01mm
感度 0.003mm
移動ガイド V溝とクロスローラ
移動精度HV 真直度(水平・垂直)0.003mm
移動精度YP ヨーイング・ピッチング15sec
モーメント剛性 ヨー剛性 0.02sec/N・cm、ピッチ剛性 0.02sec/N・cm、ロール剛性 0.01sec/N・cm
平行度 0.03mm
耐荷重 294N(30kgf)
質量 4.9kg
主要材質/表面処理 鋼材/硬質黒色クロム
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M4 4本
