XYZステージ、XYZ回転ステージ

LT-907-R1

1
X・Y・Z軸スリムステージ 90×90
¥120,000
移動量 XY軸±7.5mm、Z軸0~10mm
ステージ面 90mm×90mm
YESRoHS対応状況

製品資料

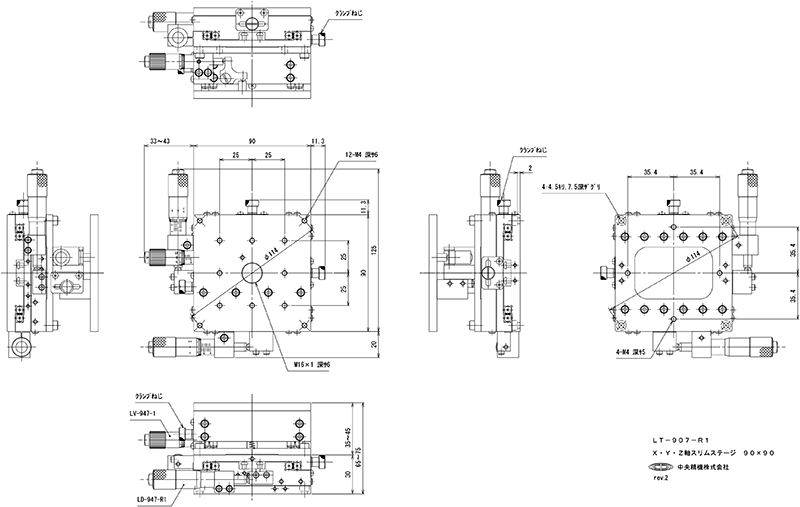

※寸法記載がない部分はお問い合わせください。

説明

移動ガイドにV-CR方式を採用したXYZステージです。
マイクロの取付位置にサイドと逆サイドがあります。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

ステージ面 90mm×90mm
クランプ方式 板クランプ
操作部取付位置 XY軸 逆サイド
移動機構/送り方式 XY軸 MHM1-15、Z軸 CMH-13FM、(各軸標準マイクロメータ)
移動量 XY軸±7.5mm、Z軸0~10mm
移動量/ツマミ1回転 各軸0.5mm
目量 マイクロメータ式0.01mm
感度 0.003mm
移動ガイド XY軸 V溝とクロスローラ、Z軸 V溝レールと鋼球
移動精度HV 真直度 XY軸0.003mm、Z軸0.008mm
XY直交度 0.02mm
耐荷重 49N(5kgf)
質量 1.25kg
主要材質/表面処理 アルミ合金/黒アルマイト梨地
