□30小型ステージ

ALV-3005-HM

1
Z昇降ステージ
¥150,000
移動方向 Z軸1方向
移動量 0~5mm
ステージ面 30mm×30mm
YESRoHS対応状況

製品資料

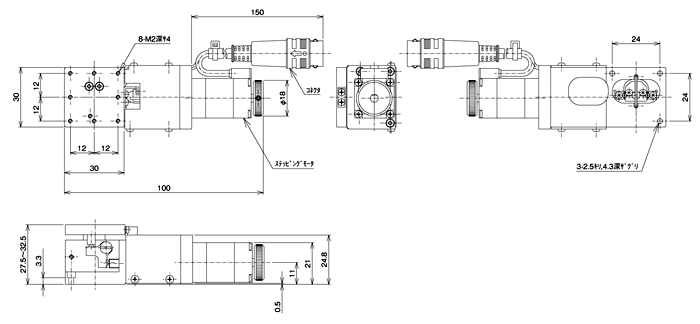

※寸法記載がない部分はお問い合わせください。

説明

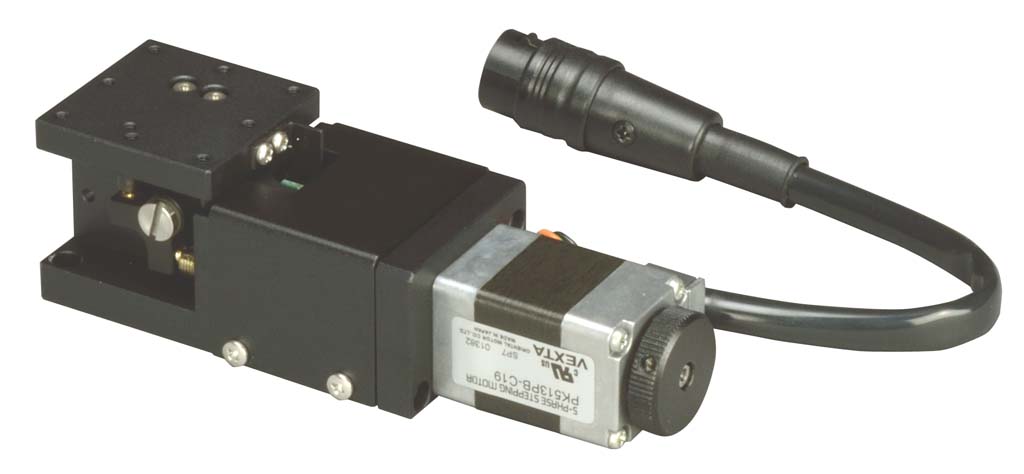

20㎜角の5相ステッピングモータを採用した小型の自動ステージです。
移動ガイドにV溝とクロスローラを採用し非常に高精度な移動が可能です。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
※ALV-300-HMとは全高、移動量、センサ動作論理など一部仕様が異なります。製品を置き換える場合にはご注意ください。

仕様

移動方向 Z軸1方向
移動量 0~5mm
ステージ面 30mm×30mm
使用モータ PK513PB相当(5線式ペンタゴン結線、0.35A/相)
分解能 0.001mm
送りねじリード 0.5mm
移動ガイド V溝とクロスローラ
移動精度HV 真直度(水平・垂直)0.005mm
位置決め精度 0.020mm
繰り返し精度 ±0.002mm
ロストモーション 0.005mm
耐荷重 9.8N(1kgf)
質量 0.2kg
最高速度 3mm/s(3,000pps時)
主要材質/表面処理 アルミ合金/黒アルマイト梨地
リミットセンサ ノーマルクローズ接点(ブレイク接点、B接点)動作、フォトセンサ
適合ケーブル ACB-STS2
補足事項 ◆コントローラドライバ(0.35A/相ドライバのみ使用可能)の紹介ページはこちら
◆接続ケーブル2mの紹介ページはこちら(ACB-STS2)
◆ドライバ側切り離し接続ケーブルの紹介ページはこちら(ACB-STC-D3)

※別ページで開きます。

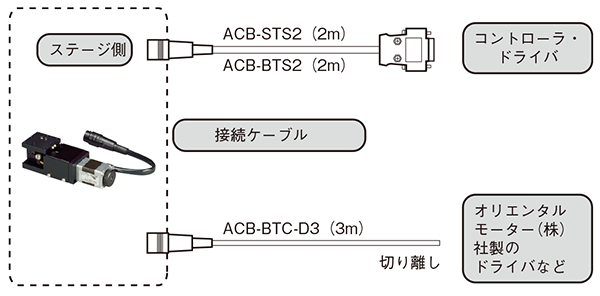

接続方法 ―接続ケーブルとコントローラ・ドライバ―

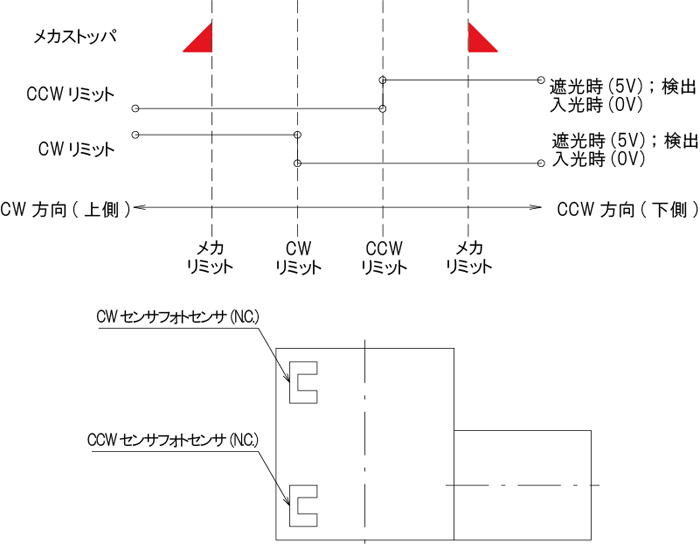

センサ動作論理とタイミングチャート
