クロスローラステージ

ALD-904-H1PC

1
XYステージ
¥500,000
移動方向 XY軸2方向
移動量 ±20mm
ステージ面 90mm×90mm
YESRoHS対応状況
ALD-904-H1PC

製品資料

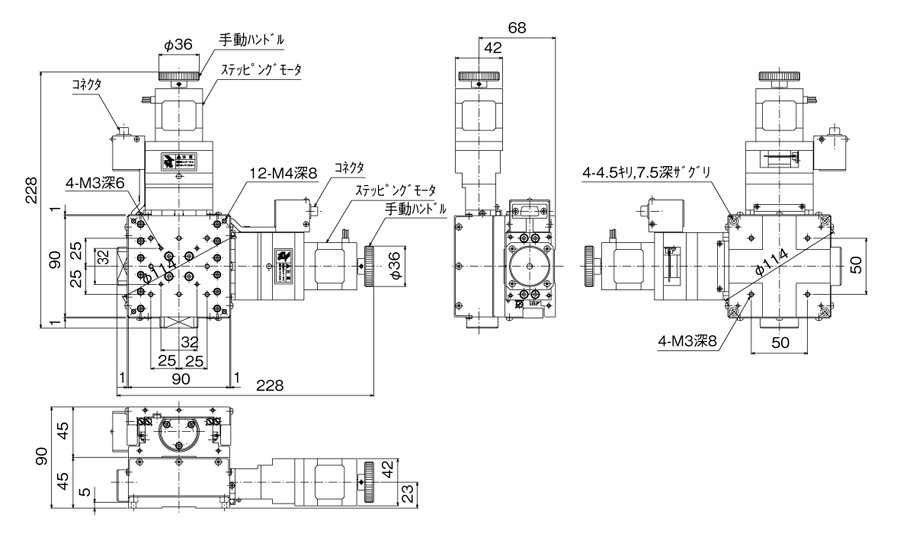

  • 寸法記載がない部分はお問い合わせください。

説明

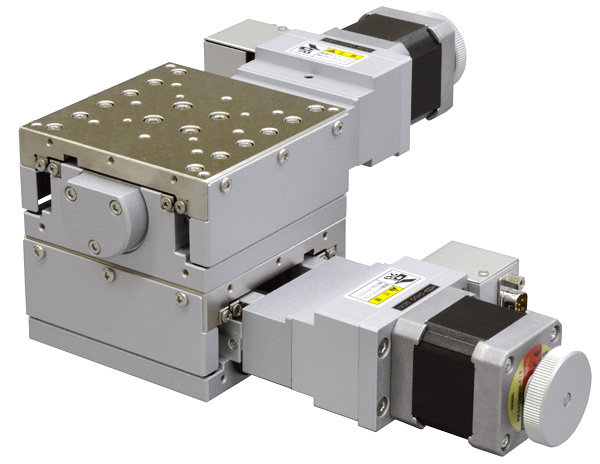

移動ガイドにV溝とクロスローラを使用した高精度の自動XYステージです。
移動ガイドとボールねじにはクリーンルームグリースを塗布しています。
各種センサ、ワークの自動位置決め用途に使用できます。
原点前センサおよびリミットセンサは位置の調整が可能です。

仕様

移動方向 XY軸2方向
移動量 ±20mm
ステージ面 90mm×90mm
使用モータ PK545NBW相当(5線式ペンタゴン結線、0.75A/相)
分解能 0.002mm
送りねじ仕様 ボールねじ
送りねじリード 1mm
移動ガイド V溝とクロスローラ
移動精度HV 真直度(水平・垂直)0.003mm
位置決め精度 0.005mm
繰り返し精度 ±0.0006mm
ロストモーション 0.001mm
XY直交度 0.006mm
モーメント剛性 ヨー剛性 0.6sec/N・cm
ピッチ剛性 0.4sec/N・cm
ロール剛性 0.4sec/N・cm
耐荷重 166N(17kgf)
質量 5.6kg
最高速度 16mm/sec
主要材質/表面処理 鋼材/カニゼンメッキ(テーブル)、塗装(ベース)
原点センサ ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ
原点前センサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
リミットセンサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
適合ケーブル ACB-BTD2、ACB-BTD3、ARC-BTD3
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M4 4本
補足事項 ◆QT-Bシリーズ接続ステージ選択(パラメータNo.4): 14

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作論理とタイミングチャート

CHART01
