クロスローラステージ

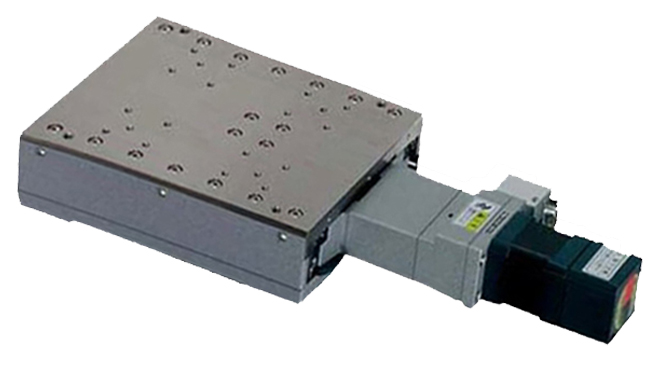

Xステージ電磁ブレーキ付

¥460,000

移動ガイドにV溝とクロスローラを使用した高精度の自動ステージです。
各種センサ、ワークの自動位置決め用途に使用できます。
原点前センサおよびリミットセンサは位置の調整が可能です。電磁ブレーキがついています。（QT-BKが必要です）
※電磁ブレーキなしもご用意出来ます。

移動方向	X軸1方向
移動量	±50mm
ステージ面	150mm×180mm
使用モータ	PK545相当　電磁ブレーキ付（5線式ペンタゴン結線、0.75A/相）
分解能	0.002mm
送りねじ仕様	ボールねじ
送りねじリード	1mm
移動ガイド	V溝とクロスローラ
移動精度HV	真直度（水平・垂直）0.004mm
移動精度YP	ヨーイング20sec、ピッチング30sec
位置決め精度	0.010mm
繰り返し精度	±0.0007mm
ロストモーション	0.001mm
モーメント剛性	ヨー剛性　0.02sec/N・cm、ピッチ剛性　0.02sec/N・cm、ロール剛性　0.01sec/N・cm
耐荷重	490N（50kgf）
質量	8kg
最高速度	16mm/s（8,000pps時）
主要材質/表面処理	鋼材／カニゼンメッキ（テーブル）、塗装（ベース）
原点センサ	ノーマルオープン接点（メイク接点、Ａ接点）動作、フォトセンサ
原点前センサ	ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ
リミットセンサ	ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ
適合ケーブル	ACB-BTD2、ACB-BTD3、ARC-BTD3
標準付属品	検査合格証六角穴付ボルト（本体固定用）M6　4本
補足事項	◆QT-Bシリーズ接続ステージ選択（パラメータNo.4）： 14
