旋转平台

RS-147-1R

1

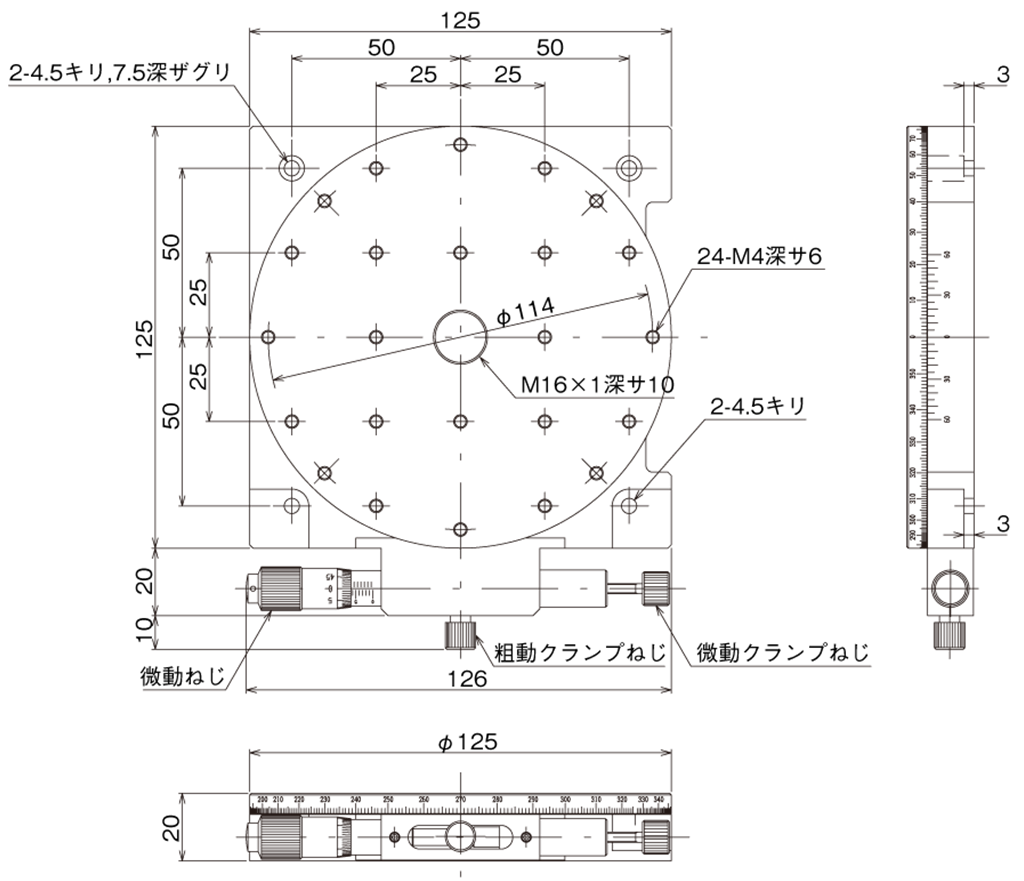

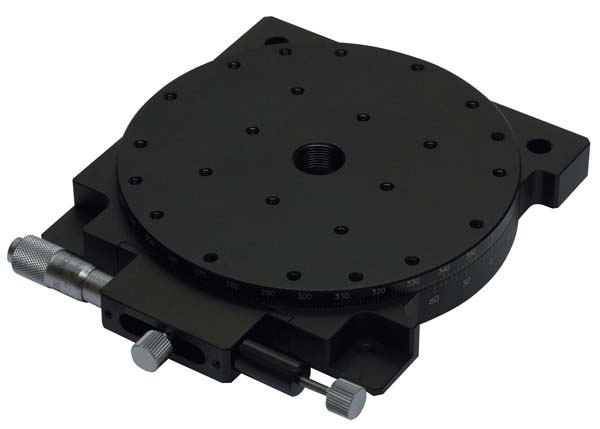

微动旋转细窄平台　φ125（逆向千分尺）
平台面 φ125mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

微动进给方式不同的旋转平台。
各平台都捏住工作台面，粗动可360 度旋转。
可微动进给的模块，捏住工作台面，粗动可360 度旋转。微动是在粗动夹紧后，用千分尺测微头进行。
可微动进给的模块，可在粗动夹紧后微动。
可广泛用于相机、传感器等的精密定位用途。
▲PAGE TOP

规格

移动方向 旋转方向
平台面 φ125mm
夹紧方式 复合夹紧
操作部安装位置 逆向千分尺位置
微动进给方式 CMH-13RM（标准千分尺）
移动量 粗动 360°﹑微动±5°
移动量/ 旋钮1 圈 约0.39°
分度值 副尺每格5′ / 千分尺式0.01mm（1 刻度约0.008°）
灵敏度 8″
移动导轨 V 型槽与交叉滚柱
平行度 0.06mm
心円度 0.03mm
面摆动 0.04mm
承重 147N（15kgf）
质量 0.9kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
