旋转平台

RS-314T

1

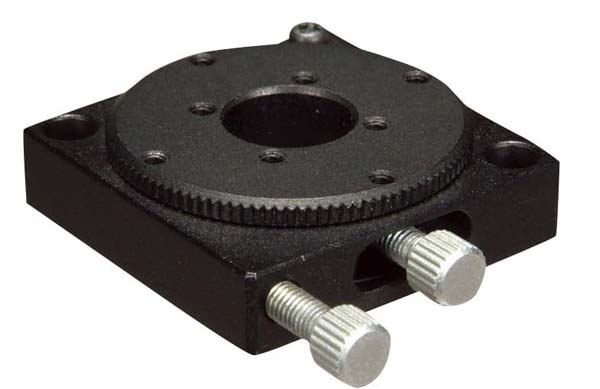

穿透型精密微动旋转平台　φ30
平台面 φ28mm

产品资料

  • カタログPDF

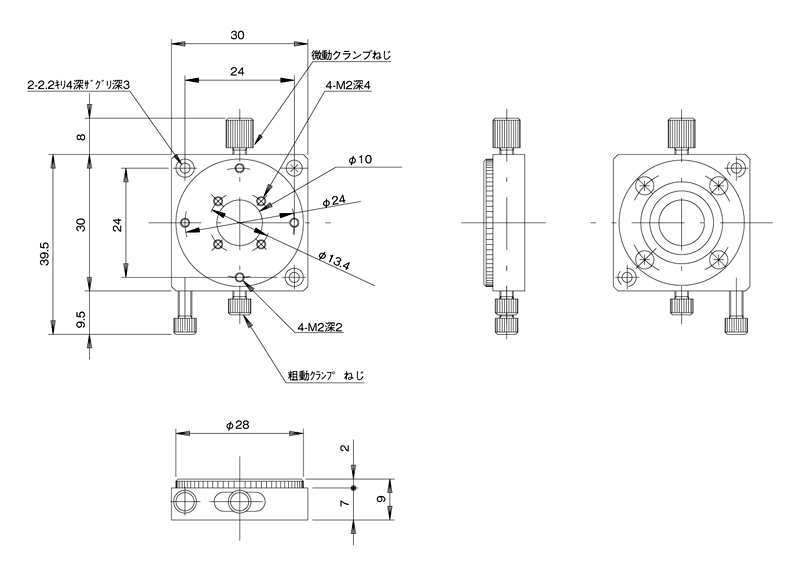

  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

微动进给的旋转平台。
各平台都捏住工作台面，粗动可360 度旋转。
可广泛用于相机、传感器、工件等的精密定位用途。
可广泛用于相机、传感器等的精密定位用途。
▲PAGE TOP

规格

移动方向 旋转方向
平台面 φ28mm
夹紧方式 复合夹紧
操作部安装位置 －
微动进给方式 进给丝杆P=0.5mm
移动量 粗动 360°、微动±1.5°
移动量/ 旋钮1 圈 约2.38°
分度值 －
灵敏度 1′
移动导轨 配研
平行度 0.03mm
承重 9.8N（1kgf）
质量 0.03kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
