旋转平台

RS-317

1

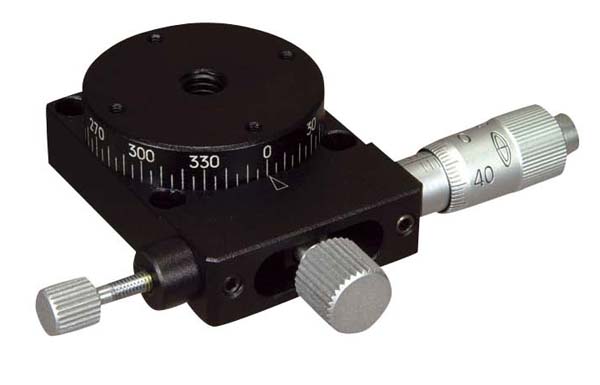

微动旋转细窄平台φ30
平台面 φ30mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

微动进给的旋转平台。
各平台都捏住工作台面，粗动可360 度旋转。
可广泛用于相机、传感器、工件等的精密定位用途。
可广泛用于相机、传感器等的精密定位用途。
▲PAGE TOP

规格

移动方向 旋转方向
平台面 φ30mm
夹紧方式 复合夹紧
操作部安装位置 标准位置
微动进给方式 CEH-6.5R（标准千分尺）
移动量 粗动 360°、微动±5°
移动量/ 旋钮1 圈 约1.36°
分度值 刻度每格2° / 千分尺式0.01mm
（1 刻度约0.027°）
灵敏度 30″
移动导轨 配研
平行度 0.03mm
心円度 0.02mm
面摆动 0.02mm
承重 9.8N（1kgf）
质量 0.1kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
