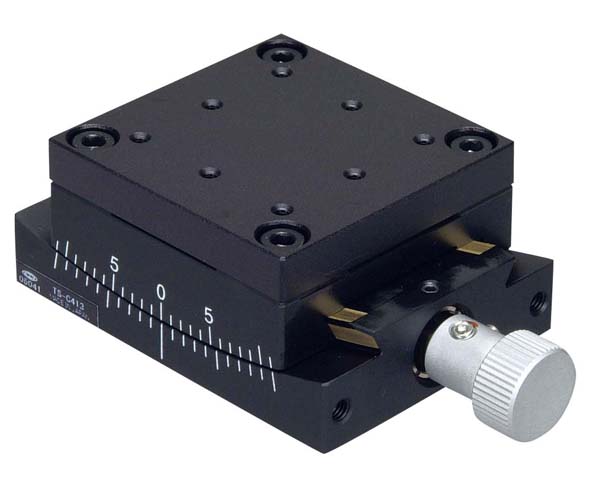

倾斜平台

TS-C413

1
测角平台 40×40
移动量 ±5°
平台面 40mm×40mm

产品资料

特长

旋转中心高度与移动量不同的1 轴倾斜平台。
可以组合旋转中心高度不同的1 轴倾斜平台,以同一旋转中心组成2 轴的倾斜平台。
利用本公司独创的复合联轴器机构,可进行非常细微而平滑的动作。
移动导轨使用榫槽(D-T 方式)。
可广泛用于相机、传感器等的精密定位用途。

规格

移动方向 倾斜1 方向
平台面 40mm×40mm
夹紧方式 板夹
进给方式 精密丝杆、复合联轴器式
移动量 ±5°
移动量/ 旋钮1 圈 约17′43″
分度值 副尺每格6′
移动导轨
旋转中心(平台上面起) 86mm
旋转中心精度 φ0.1mm
承重 29.4N(3kgf)
质量 0.3kg
主要材质/表面处理 黄铜/ 硬质黑色铬
