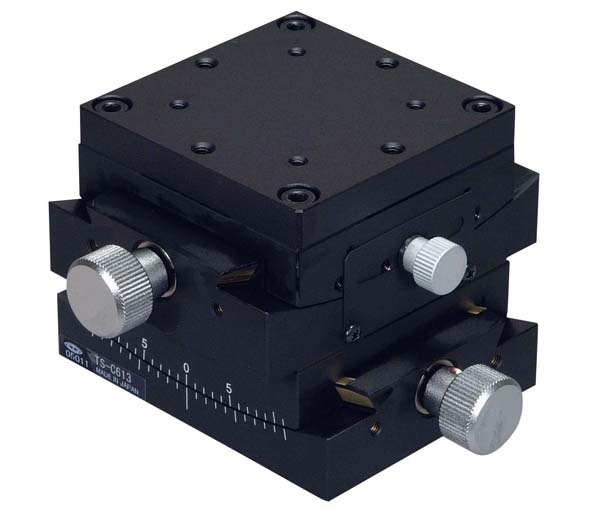

倾斜平台

TD-C612

1
二轴测角平台　60×60
移动量 上轴±6°、下轴±5°
平台面 60mm×60mm

产品资料

  • カタログPDF

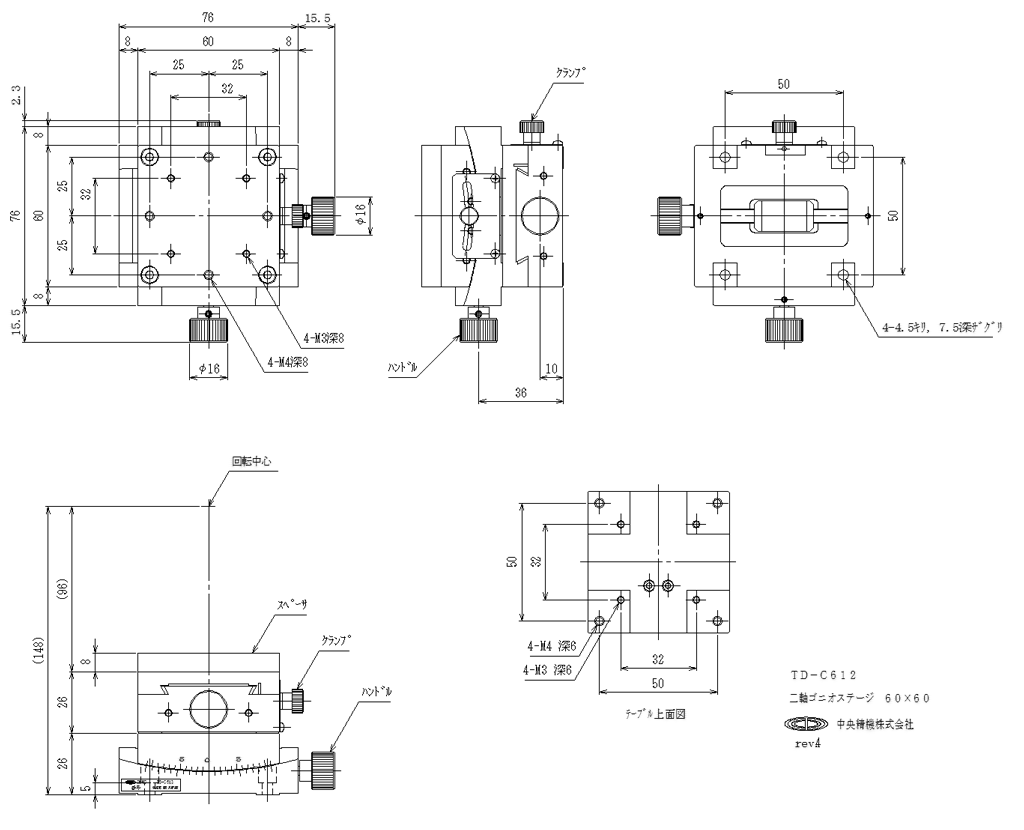

  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

旋转中心高度与移动量不同的1 轴倾斜平台。
可以组合旋转中心高度不同的1 轴倾斜平台，以同一旋转中心组成2 轴的倾斜平台。
利用本公司独创的复合联轴器机构，可进行非常细微而平滑的动作。
移动导轨使用榫槽（D-T 方式）。
可广泛用于相机、传感器等的精密定位用途。
▲PAGE TOP

规格

移动方向 倾斜2 方向
平台面 60mm×60mm
夹紧方式 板夹
进给方式 精密丝杆、复合联轴器式
移动量 上轴±6°、下轴±5°
移动量/ 旋钮1 圈 上轴约15′21″、下轴约12′27″
分度值 副尺每格6′
移动导轨 榫
旋转中心（平台上面起） 96mm
旋转中心精度 －
承重 39.2N（4kgf）
质量 1.4kg
主要材质/表面处理 黄铜/ 硬质黑色铬
