XZ、YZ、XYZ平台

LM-213-2

1

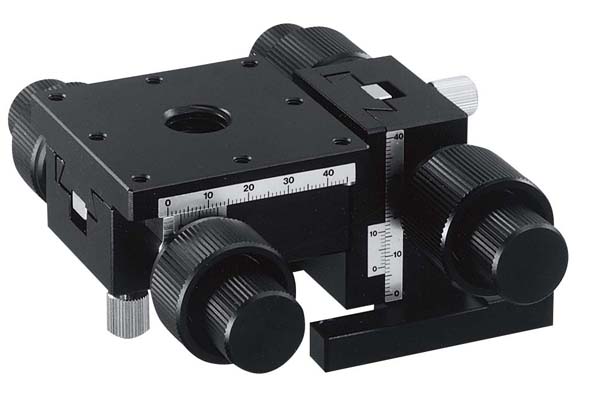

小型Y·Z 轴机械座 60×60(粗微动手轮式)
移动量 Y 轴0 ~ 35mm、Z 轴0 ~ 25mm
平台面 60mm×60mm

产品资料

特长

移动导轨使用榫槽(D-T 方式)的移动模块。
高度制作得很低,重心低。
进给方式使用齿条齿轮,支持大移动量。
可在任意位置上夹紧固定,保持力高。 可广泛用于相机、传感器等的精密定位用途。

规格

移动方向 YZ 轴2 方向
平台面 60mm×60mm
夹紧方式 旋钮螺丝式
进给方式 齿条齿轮式
移动量 Y 轴0 ~ 35mm、Z 轴0 ~ 25mm
移动量/ 旋钮1 圈 粗動约25.5mm、微動约3.3mm
分度值 副尺每格0.1mm
灵敏度 0.1mm
移动导轨
承重 29.4N(3kgf)
质量 0.8kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
