XYZ旋转平台

TR-6047-S1

1

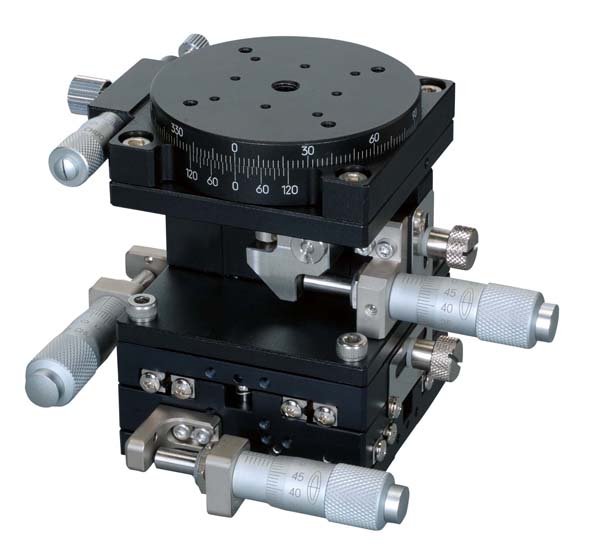

高级铝合金XYZ 旋转平台 60×60(标准型)
移动量 XY轴±6.5mm、Z轴0~10mm、回転轴 粗动360°、微动±5°
平台面 φ60mm

产品资料

特长

组合了高级铝合金XY 平台与轻量的Z 轴及旋转轴平台的XYZ 旋转平台。
有标准型、对称型,可左右对称构成。
可广泛用于相机、传感器、工件等的精密定位用途。
※Z 平台不是左右对称。详细内容见各产品的外观图。

规格

移动方向 XYZ 旋转4 方向
平台面 φ60mm
夹紧方式 XYZ 轴 板夹、旋转轴 复合夹紧
操作部安装位置 XY 轴 侧面
进给方式 XYZ 轴 CMH-13RM、旋转 CMH-6.5RA(各轴标准千分尺)
移动量 XY轴±6.5mm、Z轴0~10mm、回転轴 粗动360°、微动±5°
移动量/ 旋钮1 圈 XYZ轴0.5mm、回転轴 约0.80°
分度值 XYZ 轴 千分尺式0.01mm、旋转轴 副尺每格10′ /千分尺式0.01mm(1 刻度约0.016°)
灵敏度 XYZ 轴 0.003mm
移动导轨 XYZ 轴 HG-VCR(V 型槽与交叉滚柱)、旋转轴 配研
移动精度 真直度 XY 轴0.002mm、Z 轴0.003mm、圆度 旋转轴0.05mm、面摆动 旋转轴0.02mm
承重 29.4N(3kgf)
质量 0.89kg
主要材质/表面处理 XY 旋转轴 铝合金/ 黑色氧化铝处理梨皮底、Z 轴 不锈钢、铝合金/ 黑色氧化铬、黑色氧化铝处理梨皮底
