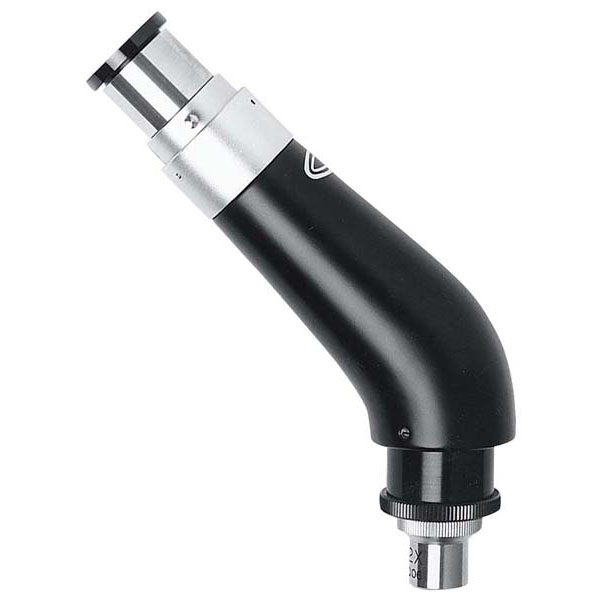

TOOL SCOPE C型镜筒

TS-C-L5-10-8

1
C型鏡筒 物镜L5目镜10十字微观3
镜筒的种类 倾斜角45°
物镜 LWD-5
目镜 OC-10

产品资料

特长

内部光学系统使用棱镜,可得到正立像。
调整目镜的视度,可清楚看到放大的像。
请指定物镜、目镜、刻度板。组装后出厂。
可以无物镜、无目镜、无刻度板等。请咨询。
TOOL SCOPE 是中央精机株式会社的注册商标。

规格

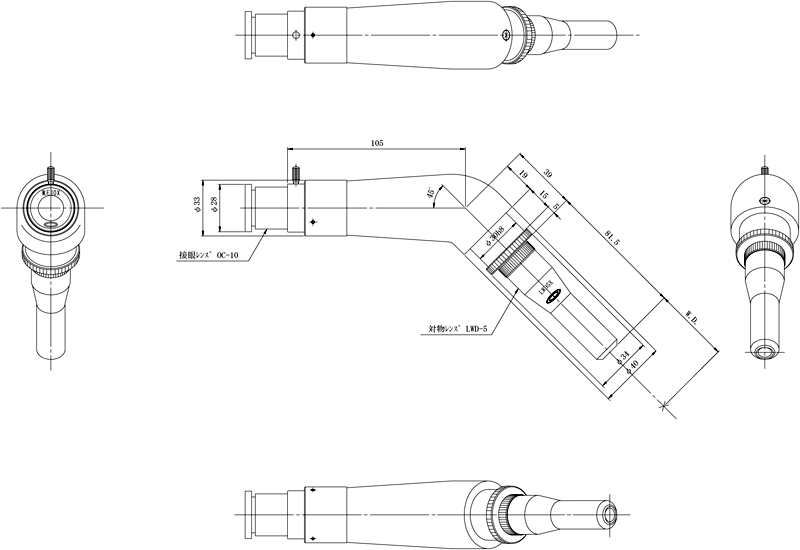

镜筒的种类 倾斜角45°
机械筒长 163mm
物镜 LWD-5
目镜 OC-10

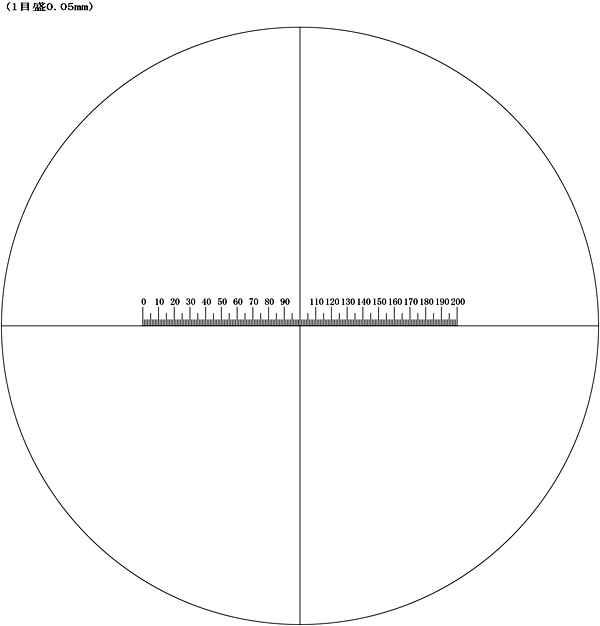

刻度板 十字微观3(1刻度0.05mm)
综合倍率 50×
动作距离(Working Distance) 45 mm
实际视野 φ3.6mm
质量 0.4kg
补充资料 ※ 实际视野(Field of View):实际可观察到的试料的范围。目镜的视野数(用目镜可观察到的物镜的像的范围)除以物镜倍率的值。
※ 动作距离(Working Distance):将焦点对准试料时物镜前端到试料的距离。
※ 综合倍率是将组合的物镜、目镜各自的倍率相乘后的值。
※ 综合倍率是在工作显微镜(机械筒长163mm)上的组合。

镜头倍率组合表

刻度板尺寸
