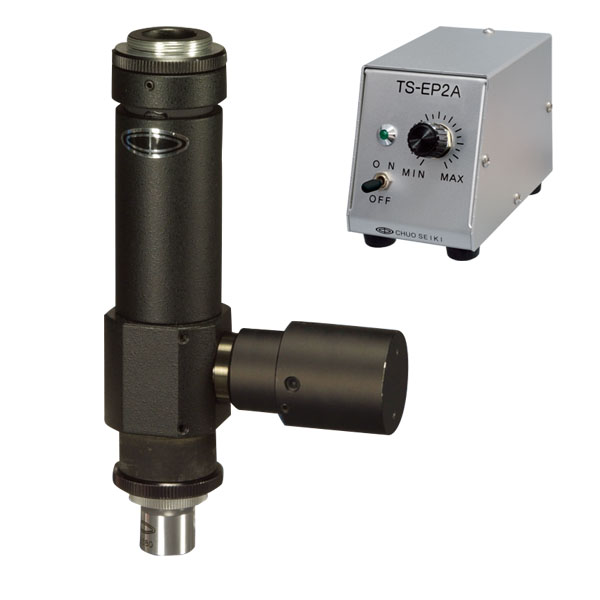

TOOL SCOPE IL型镜筒

TV-ILC-10

1
IL型镜筒 物镜10
镜筒的种类 直筒、带TV 镜筒、LED 内置落射照明式
物镜 OB-10

产品资料

  • カタログPDF

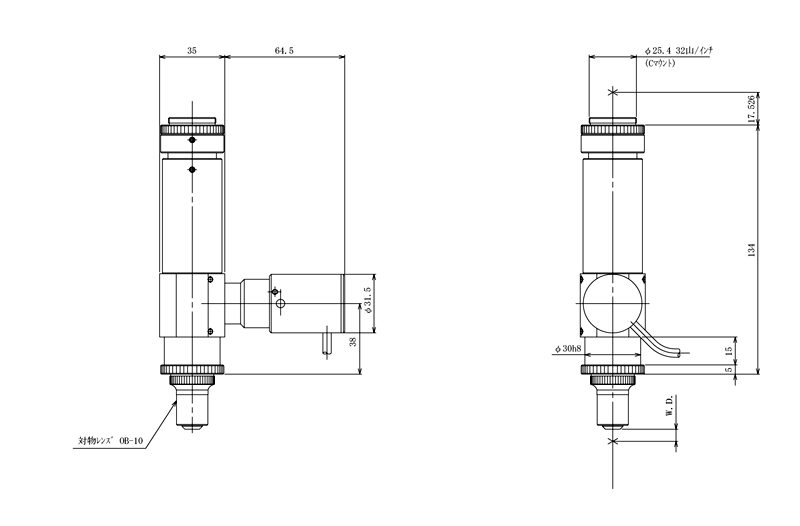

  • 図面PDF
  • 図面DXF
  • 技術資料
▲PAGE TOP

特长

照明装置是白色LED 光源的产品。
带C 卡口，能在电视监视器上显示观察像。
请指定物镜。组装后出厂。
也可以无物镜。请咨询。
TOOL SCOPE 是中央精机株式会社的注册商标。
▲PAGE TOP

规格

镜筒的种类 直筒、带TV 镜筒、LED 内置落射照明式
机械筒长 163mm
物镜 OB-10
动作距离（Working Distance） 6.7 mm
光源 白色LED、照明电缆长1.8m
电源 专用电源TS-EP2A、　带AC 适配器（电缆长1.8m）
C卡口 32 牙/25.4mm、法兰焦点距离17.526mm
质量 镜筒0.6kg、电源0.5kg、AC 适配器0.1kg
补充资料 ※ 动作距离（Working Distance）：将焦点对准试料时物镜前端到试料的距离。
▲PAGE TOP

镜头倍率组合表
