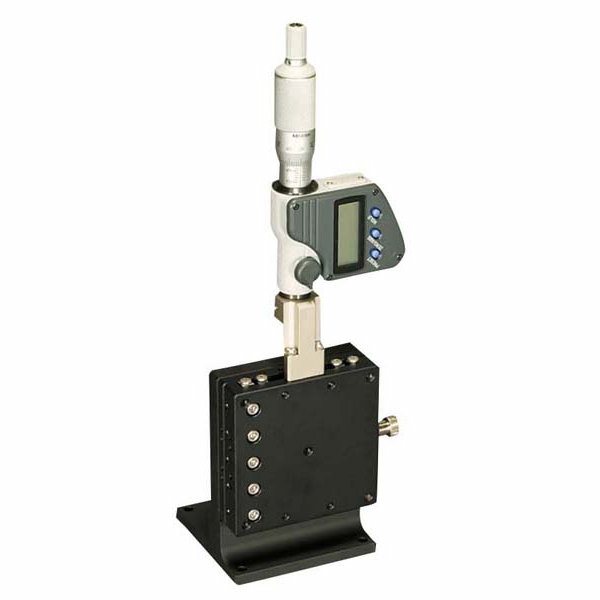

高级Z 平台　70×70（对称型）

移动量	±6.5mm
平台面	70mm×70mm

采用HG-VCR 方式的高精度、高刚性平台。
有标准型、对称型，可左右对称构成。
进给方式有进给丝杆、标准千分尺、细牙螺纹千分尺、数显千分尺。
夹紧方式为板夹。
可广泛用于相机、传感器、工件等的精密定位用途。

平台面	70mm×70mm
夹紧方式	板夹
操作部安装位置	中心
进给方式	MHN4-25MX（数显千分尺）
移动量	±6.5mm
移动量/ 旋钮1 圈	0.5mm
分度值	数字显示式0.001mm
灵敏度	0.001mm
移动导轨	HG-VCR（V 型槽与交叉滚柱）
移动精度HV	真直度（水平･垂直）0.001mm
移动精度YP	横摆15sec、俯仰25sec
容许力矩载荷	横摆　1500N･cm、俯仰　1500N･cm、翻滚　1500N･cm
力矩刚性	横摆刚性　0.04sec/N･cm、俯仰刚性　0.04sec/N･cm、翻滚刚性　0.02sec/N･cm
垂直度	0.065mm
运动的垂直度	0.025mm
承重	49N（5㎏f）
质量	1.05㎏
主要材质/表面处理	不锈钢、铝合金（Z 支架）/ 黑色氧化铬、黑色氧化铝处理梨皮底
