XYZ平台

LT-6047-SR1

1

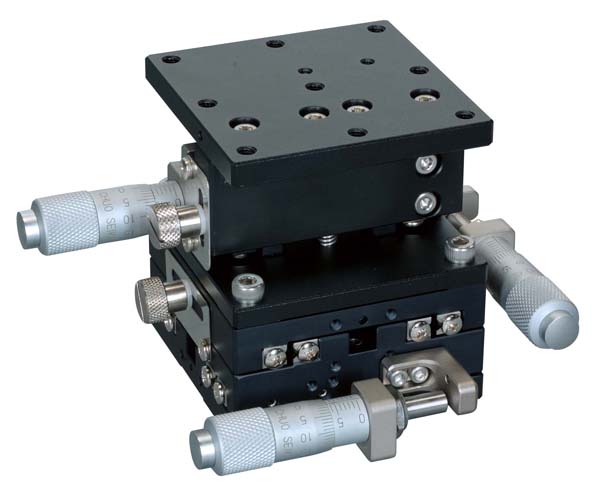

高级铝合金XYZ 平台　60×60（对称型）
移动量 XY 轴±6.5mm、Z 轴0 ～ 10mm
平台面 60mm×60mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

组合了高级铝合金XY 平台与高级Z 升降平台的XYZ 平台。
有标准型、对称型，可左右对称构成。
可广泛用于相机、传感器、工件等的精密定位用途。
※ Z 平台不是左右对称。详细内容见各产品的外观图。
▲PAGE TOP

规格

平台面 60mm×60mm
夹紧方式 板夹
操作部安装位置 XY 轴 侧面
进给方式 CMH-13RM(各轴标准千分尺)
移动量 XY 轴±6.5mm、Z 轴0 ～ 10mm
移动量/ 旋钮1 圈 各轴0.5mm
分度值 千分尺式0.01mm
灵敏度 0.003mm
移动导轨 HG-VCR 方式（V 型槽与交叉滚柱）
移动精度HV 真直度　XY轴0.002mm、Z轴0.003mm
XY正交度 0.01mm
承重 29.4N(3kgf)
质量 0.72kg
主要材质/表面处理 XY 轴 铝合金/ 黑色氧化铝处理梨皮底、Z 轴 不锈钢、铝合金/ 黑色氧化铬、黑色氧化铝处理梨皮底
