傾斜回転ステージ

TD-905

1
傾斜回転ステージ 90×90
¥48,000
移動量/ツマミ1回転 傾斜1.68°、回転約1.15°
ステージ面 90mm×90mm
YESRoHS対応状況

製品資料

  • 寸法記載がない部分はお問い合わせください。

説明

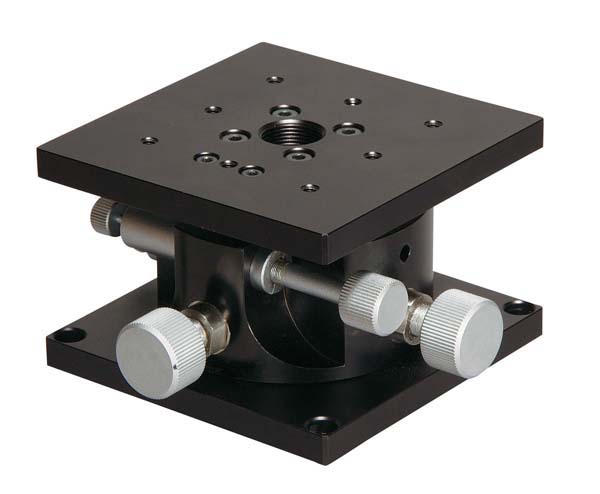

傾斜2方向、回転1方向に移動可能な1台3役のステージです。
傾斜方向および回転方向のそれぞれにクランプが付いていますので、任意の位置での固定が可能です。
カメラ、センサなどの位置決め用途に広く利用いただけます。

仕様

移動方向 傾斜、回転方向
ステージ面 90mm×90mm
クランプ方式 対向クランプ式
移動量 傾斜±3°、回転±3°
移動量/ツマミ1回転 傾斜1.68°、回転約1.15°
耐荷重 29.4N(3kgf)
質量 0.8kg
主要材質/表面処理 アルミ合金/黒アルマイト梨地
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M4 4本
