ALZ-305-CM
3
Zステージ
製造中止品
移動方向
Z軸1方向
移動量
±25mm
ステージ面
30mm×30mm
YES
製品資料
YES
寸法記載がない部分はお問い合わせください。
▲PAGE TOP
説明

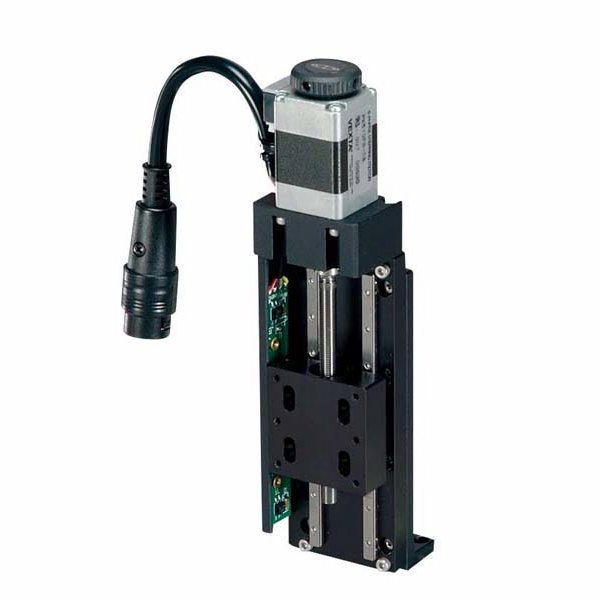

20㎜角の5相ステッピングモータを採用した小型の自動ステージです。
15㎜移動と50㎜移動のタイプがあります。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
▲PAGE TOP
仕様
移動方向
Z軸1方向
移動量
±25mm
ステージ面
30mm×30mm
使用モータ
PK513PB相当(5線式ペンタゴン結線、0.35A/相)
分解能
0.001mm
送りねじリード
0.5mm
移動ガイド
ボールウェイ
移動精度HV
真直度(水平・垂直)0.02mm
位置決め精度
0.03mm
繰り返し精度
±0.001mm
ロストモーション
0.007mm
耐荷重
9.8N(1kgf)
質量
0.23kg
最高速度
5mm/s(5,000pps時)
主要材質/表面処理
アルミ合金/黒アルマイト梨地
リミットセンサ
ノーマルオープン接点(メイク接点、A接点)動作、ホールIC
適合ケーブル
ACB-STS2
標準付属品
検査合格証
六角穴付ボルトM2 3本
補足事項
◆QT-Aシリーズ接続ステージ選択(パラメータNo.4): 51
◆コントローラドライバ(0.35A/相ドライバのみ使用可能)の紹介ページは
こちら
◆接続ケーブル2mの紹介ページは
こちら(ACB-STS2)
◆ドライバ側切り離し接続ケーブルの紹介ページは
こちら(ACB-STC-D3)
※別ページで開きます。
▲PAGE TOP
接続方法

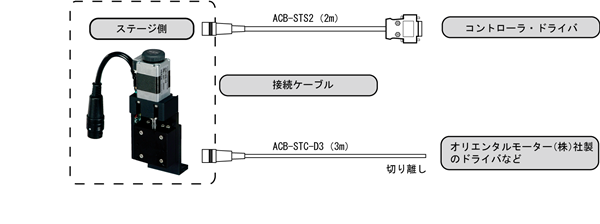

―接続ケーブルとコントローラ・ドライバ―
センサ動作論理とタイミングチャート
