ALV-300-HM
3
Z昇降ステージ
製造中止品
移動方向
Z軸1方向
移動量
0~4mm
ステージ面
30mm×30mm
製品資料
寸法記載がない部分はお問い合わせください。
▲PAGE TOP
説明
20㎜角の5相ステッピングモータを採用した小型の自動ステージです。
移動ガイドにV溝とクロスローラを採用し非常に高精度な移動が可能です。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
▲PAGE TOP
仕様
移動方向
Z軸1方向
移動量
0~4mm
ステージ面
30mm×30mm
使用モータ
PK513PB相当(5線式ペンタゴン結線、0.35A/相)
分解能
0.001mm
送りねじリード
0.5mm
移動ガイド
V溝とクロスローラ
移動精度HV
真直度(水平・垂直)0.01mm
位置決め精度
0.015mm
繰り返し精度
±0.002mm
ロストモーション
0.005mm
耐荷重
9.8N(1kgf)
質量
0.32kg
最高速度
3mm/s(3,000pps時)
主要材質/表面処理
アルミ合金/黒アルマイト梨地
原点センサ
-
リミットセンサ
ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ
適合ケーブル
ACB-STS2
補足事項
◆QT-Aシリーズ接続ステージ選択(パラメータNo.4): 51
◆コントローラドライバ(0.35A/相ドライバのみ使用可能)の紹介ページは
こちら
◆接続ケーブル2mの紹介ページは
こちら(ACB-STS2)
◆ドライバ側切り離し接続ケーブルの紹介ページは
こちら(ACB-STC-D3)
※別ページで開きます。
▲PAGE TOP
接続方法
―接続ケーブルとコントローラ・ドライバ―

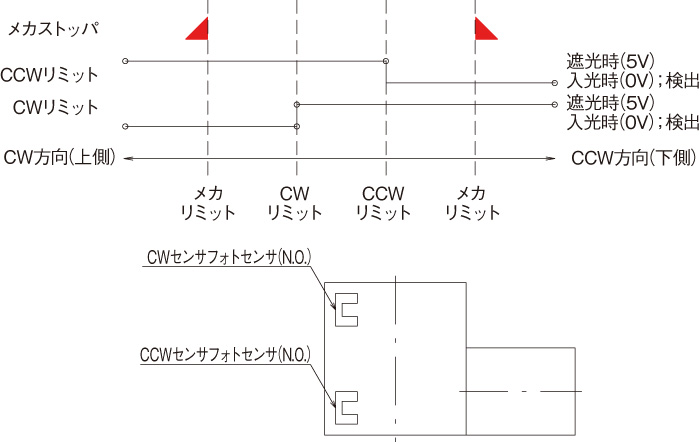

センサ動作論理とタイミングチャート
