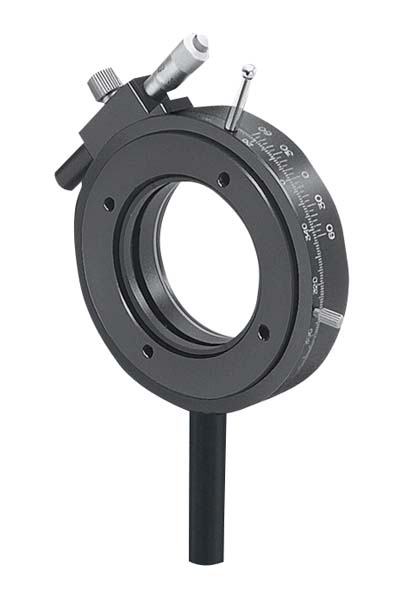

偏光素子ホルダ

POH-50

1
偏光素子ホルダφ 50用
¥38,000
種別 偏光素子ホルダ
適合素子外形 φ50mm
YESRoHS対応状況

製品資料

※寸法記載がない部分はお問い合わせください。

説明

偏光板や波長板を固定し、偏光面などの調整に使用します。
粗動クランプねじを緩めると粗動で360°動き、粗動クランプねじを締めるとマイクロメータヘッドで微調整できます。
目盛リングが独立して動きますので、任意の角度位置で0点設定ができます。

仕様

種別 偏光素子ホルダ
適合素子外形 φ50mm
適合素子厚さ t1~13mm
有効径(mm) φ46
調整範囲 粗動360°、微動±4°
目量 バーニヤ読み5′
ホルダ中心高さ(mm) 43.9
取り付けシャフト(mm) φ12mm、長さ60mm
質量 0.25kg

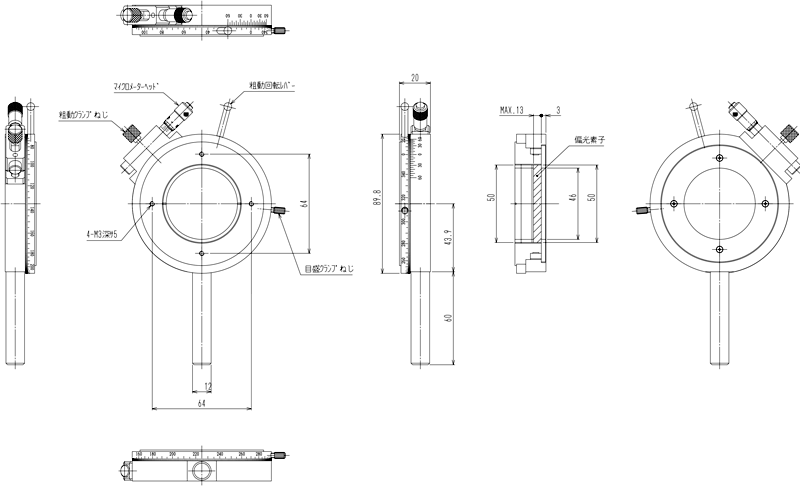

仕様図
