□30小型ステージ

ARS-336-HM

1
回転ステージ
¥105,000
移動方向 回転方向
移動量 360°
ステージ面 φ30mm
YESRoHS対応状況

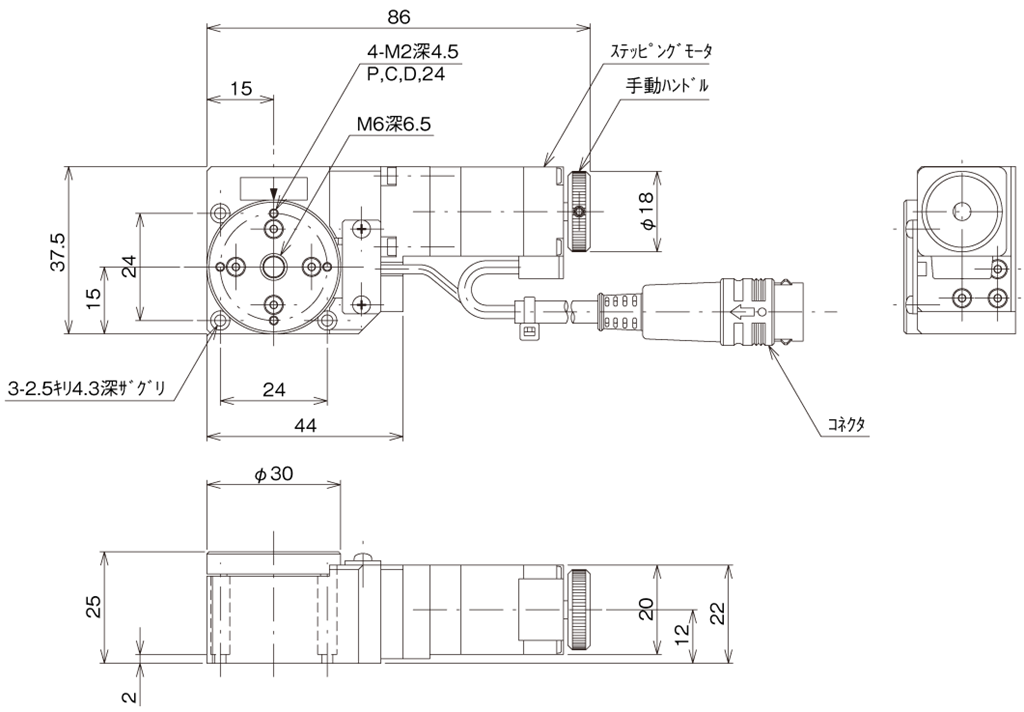

製品資料

※寸法記載がない部分はお問い合わせください。

説明

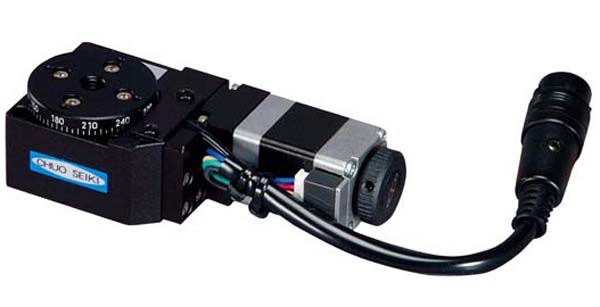

20㎜角の5相ステッピングモータを採用した小型の自動ステージです。
移動ガイドにボールベアリングを使用しています。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向 回転方向
移動量 360°
ステージ面 φ30mm
使用モータ PK513PB相当(5線式ペンタゴン結線、0.35A/相)
分解能 0.015°
移動ガイド ボールベアリング
心振れ 0.02mm
面振れ 0.06mm
位置決め精度 0.18°
繰り返し精度 ±0.003°
ロストモーション 0.02°
平行度 0.075mm
耐荷重 19.6N(2kgf)
質量 0.18kg
最高速度 75°/s(5,000pps時)
主要材質/表面処理 アルミ合金/黒アルマイト梨地
原点センサ ノーマルオープン接点(メイク接点、A接点)動作、ホールIC
適合ケーブル ACB-STS2
補足事項 ◆コントローラドライバ(0.35A/相ドライバのみ使用可能)の紹介ページはこちら
◆接続ケーブル2mの紹介ページはこちら(ACB-STS2)
◆ドライバ側切り離し接続ケーブルの紹介ページはこちら(ACB-STC-D3)

※別ページで開きます。

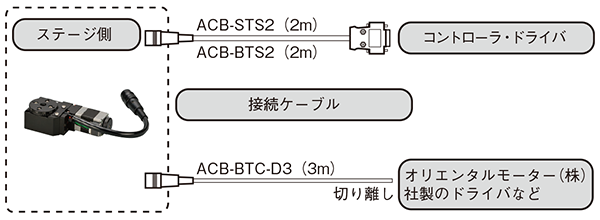

接続方法 ―接続ケーブルとコントローラ・ドライバ―

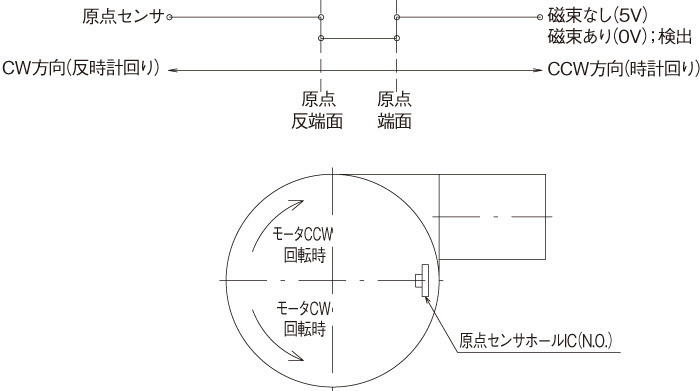

センサ動作論理とタイミングチャート
