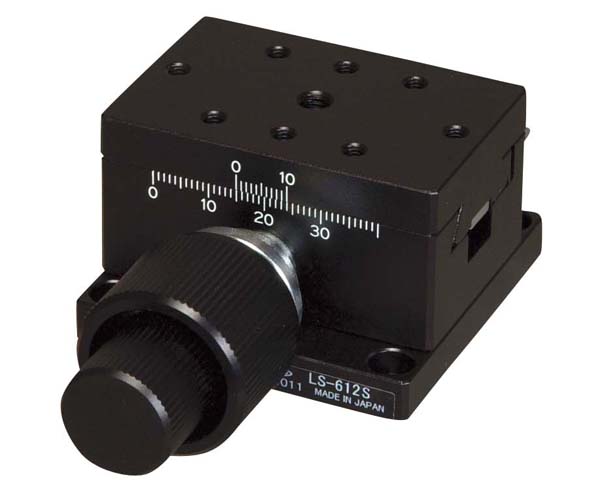

X平台

LS-612S

1
DT X 轴平台 40×60 （粗微动手轮）
移动量 ±15mm
平台面 40mm×60mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨使用榫槽（D-T 方式）的移动模块。
进给方式使用齿条齿轮，支持大移动量。
可广泛用于相机、传感器等的精密定位用途。
可在任意位置上用夹紧杆固定，保持力高。
▲PAGE TOP

规格

移动方向 X 轴1 方向
平台面 40mm×60mm
夹紧方式 杆式
操作部安装位置 粗微动单手轮
进给方式 齿条齿轮式
移动量 ±15mm
移动量/ 旋钮1 圈 粗动约25.5mm、微动约3.3mm
分度值 0.1mm
灵敏度 0.1mm
移动导轨 榫
移动精度 真直度0.03mm
力矩刚性 俯仰刚性0.6sec/N・cm、翻滚刚性0.2sec/N・cm
平行度 0.06mm
运动的平行度 0.04mm
承重 39.2N（4kgf）
质量 0.38kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
