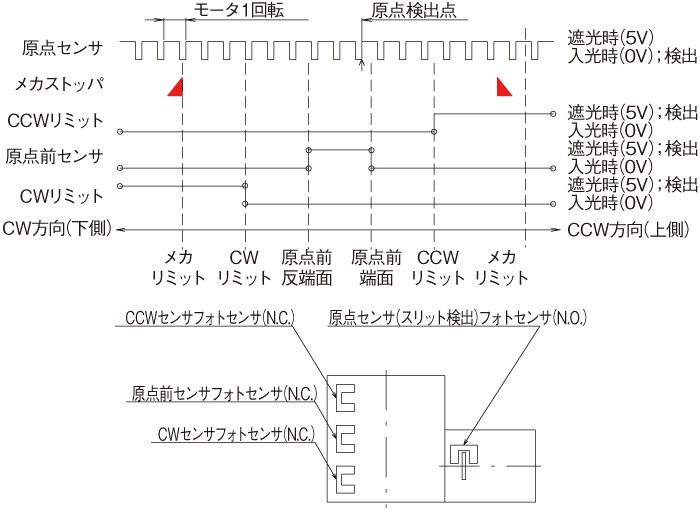

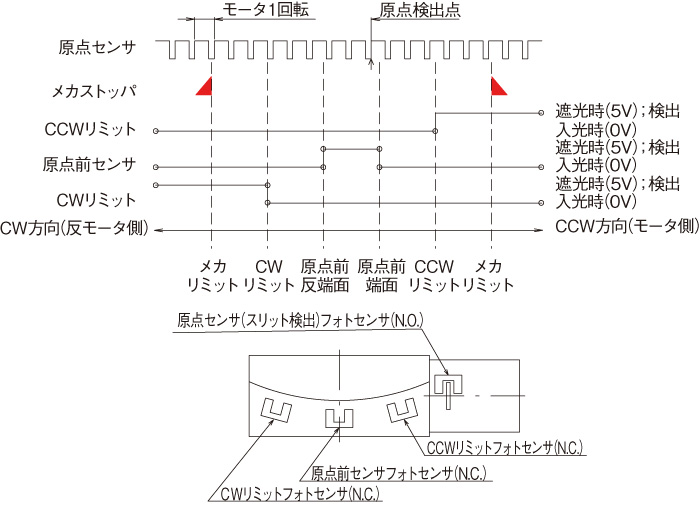

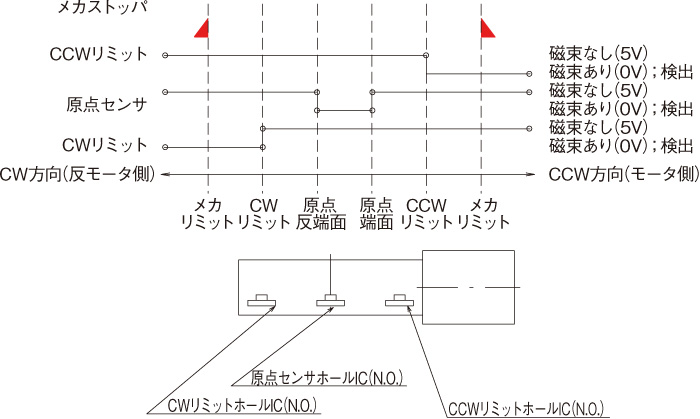

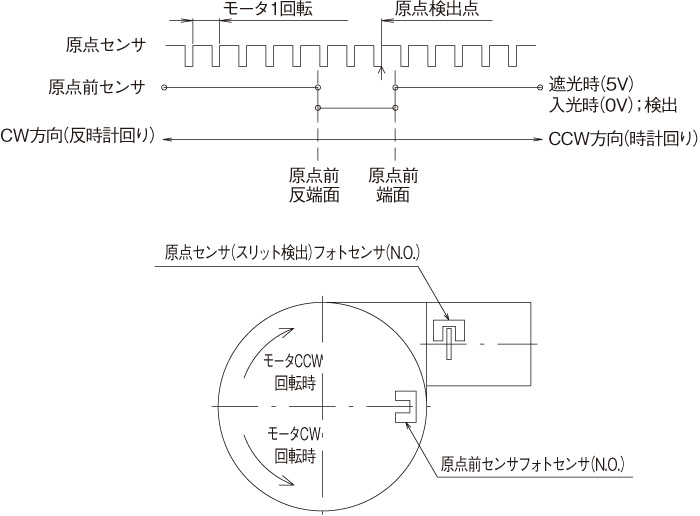

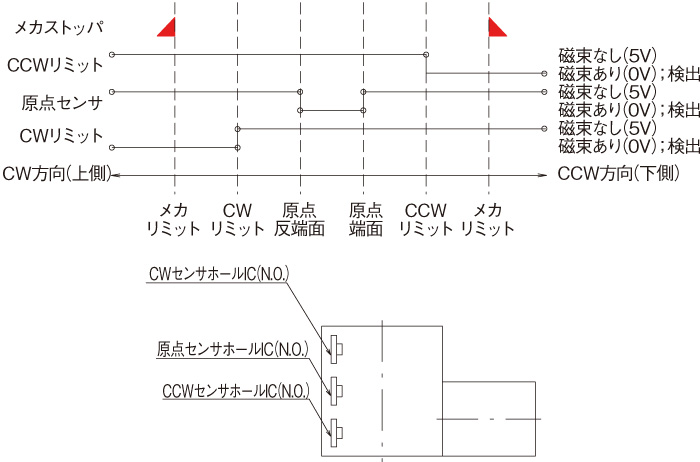

传感器动作逻辑与时序图

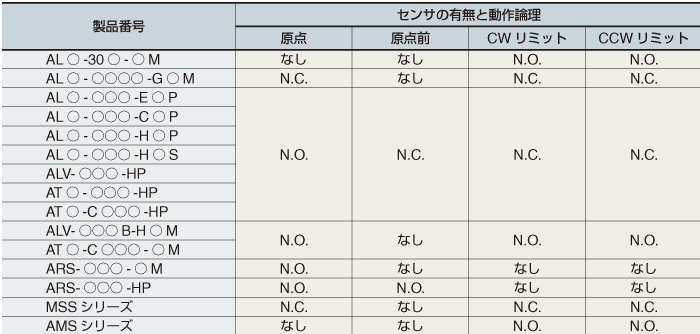

本公司的自动平台根据原点/原点前/限位传感器的有无、动作逻辑的不同如下分类。
N.O.:常开接点(闭合接点、A接点)动作
N.C.:常闭接点(断开接点、B接点)动作
没有传感器时,请将控制器设定为N.O.。
关于控制器驱动器的详细设定,请参阅各产品的使用说明书。

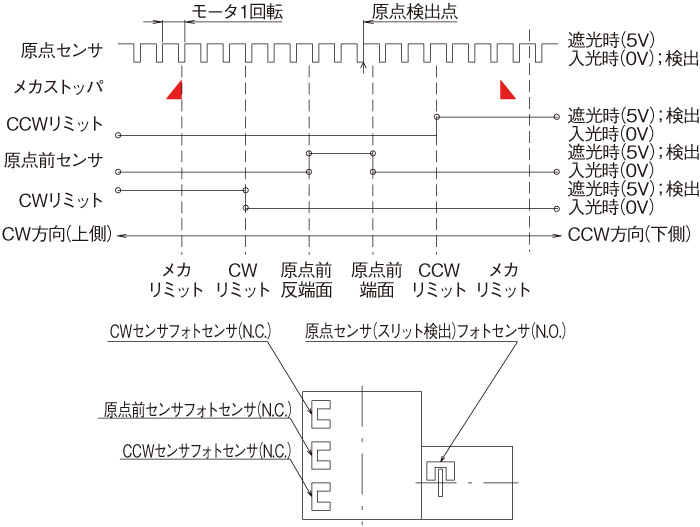

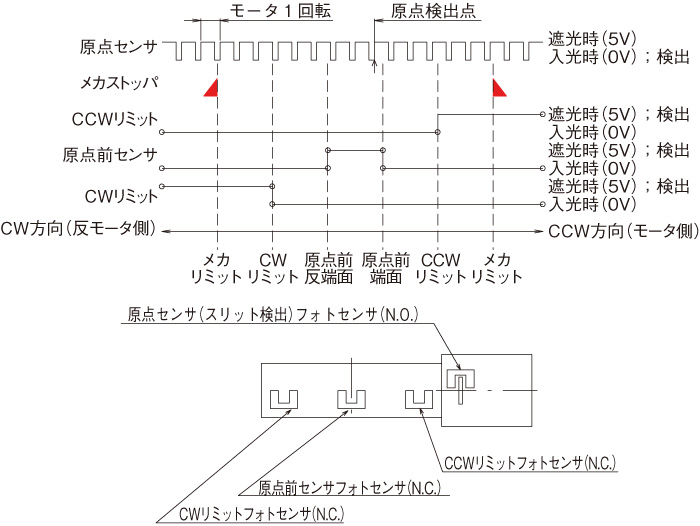

时序图1时序图2

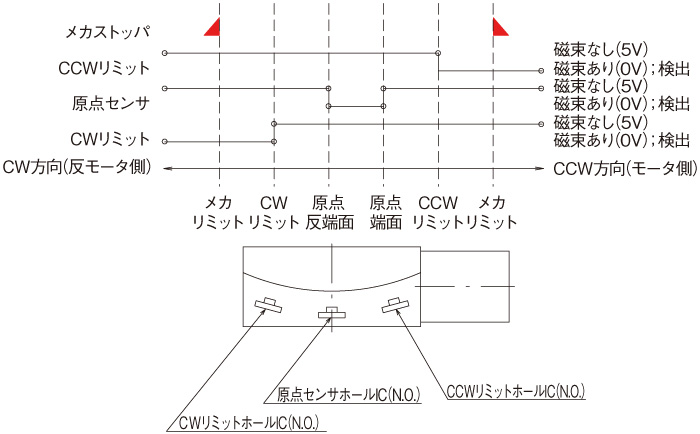

时序图1

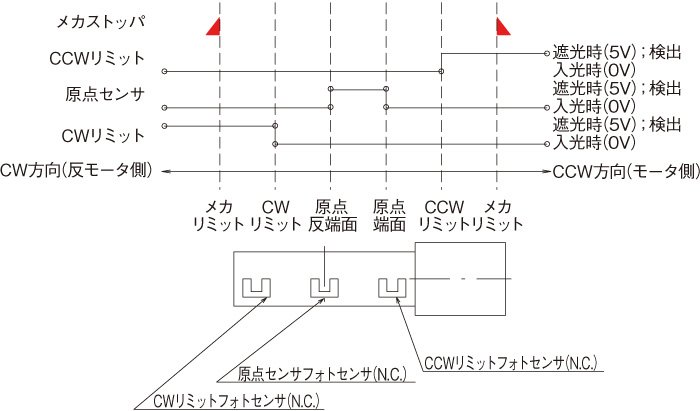

时序图2

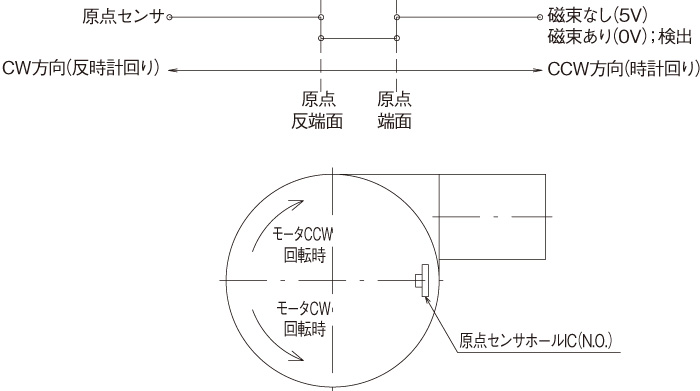

时序图3时序图4
时序图3
时序图4

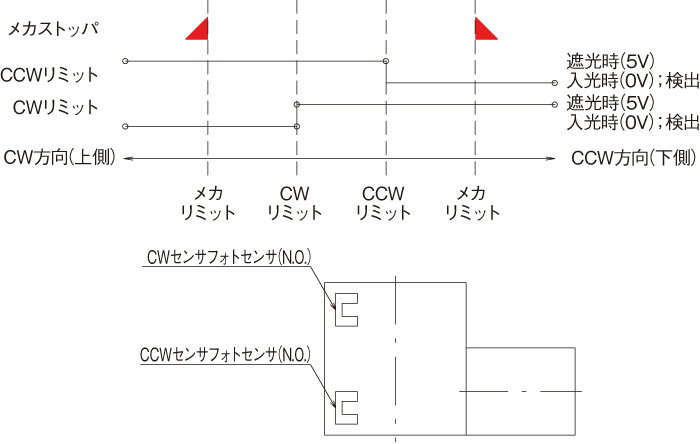

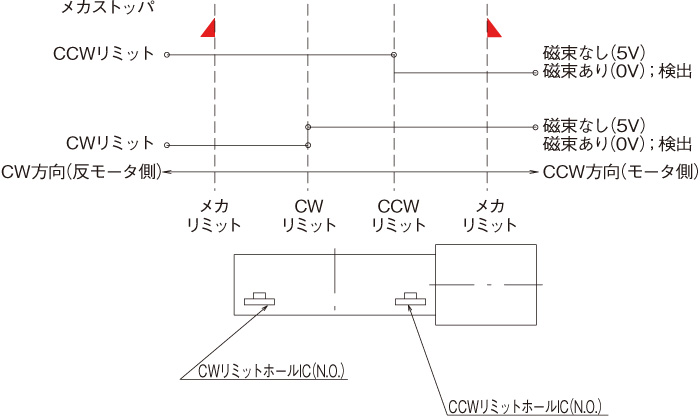

时序图5时序图6
时序图5
时序图6
时序图7时序图8
时序图7
时序图8
时序图9时序图10
时序图9
时序图10
时序图11时序图12
时序图11
时序图12

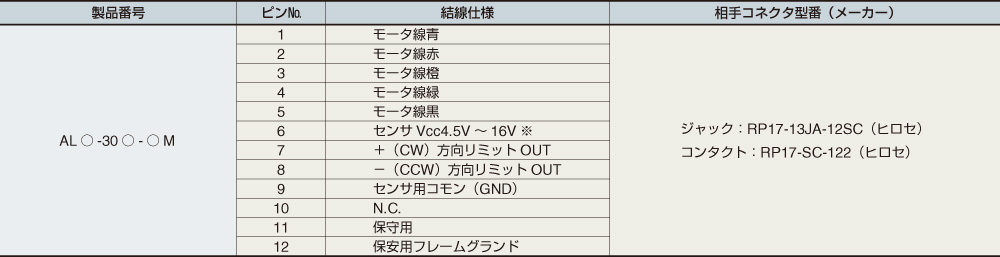

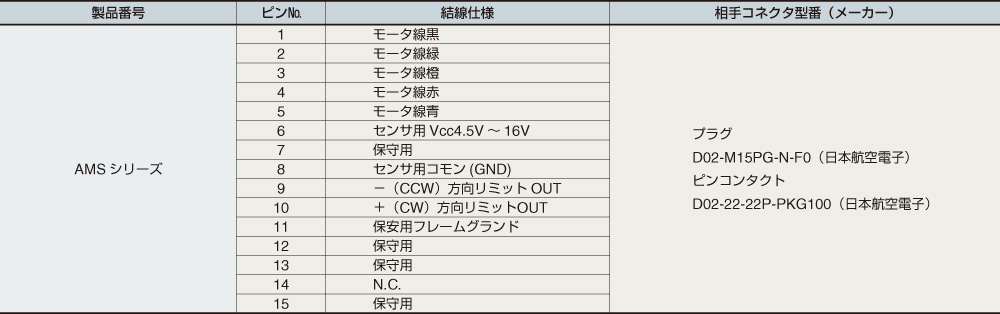

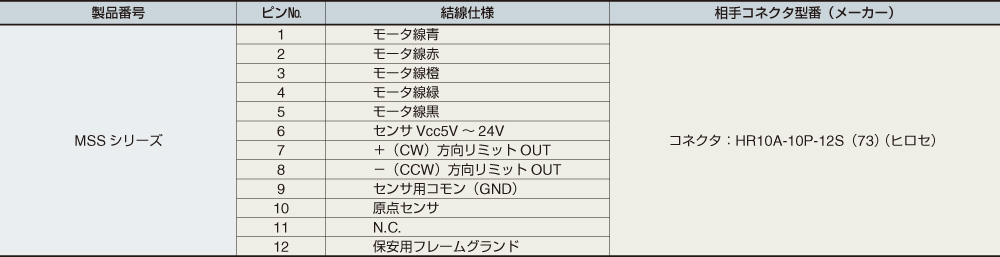

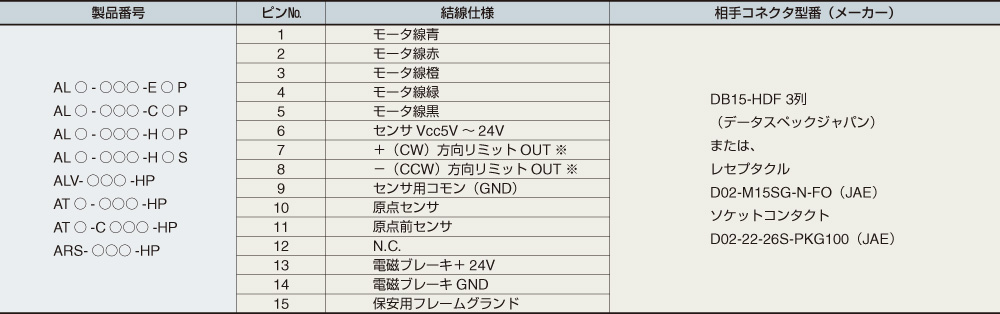

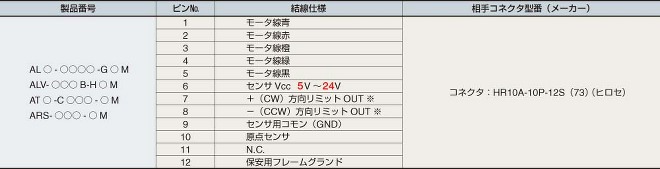

自動ステージのコネクタ接続

※ ALV-300-HM のみVcc5V ~ 24V
※回転ステージARS はリミットセンサがないため非結線となります。
※回転ステージARS はリミットセンサがないため非結線となります。
